Contrôlez le courant d'appel. Protégez votre système.

Une mise sous tension maîtrisée pour les architectures haute tension

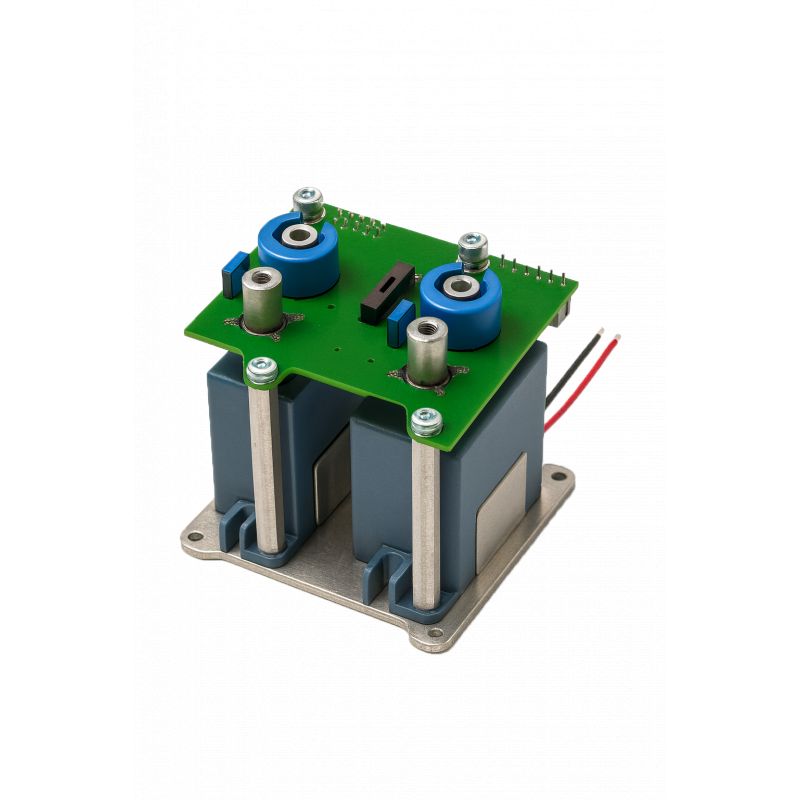

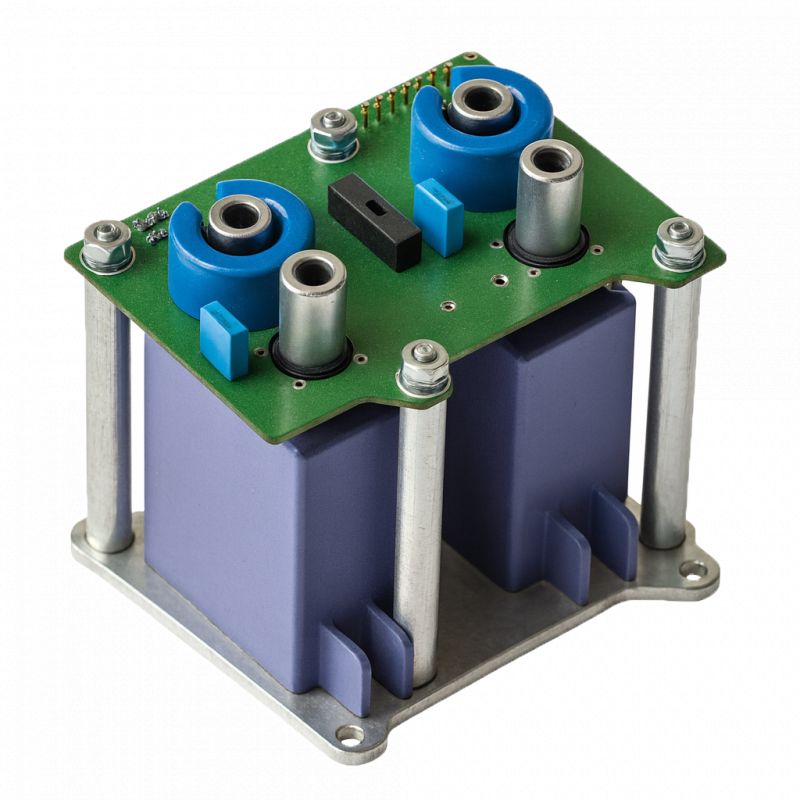

La carte électronique de précharge XAP assure une montée en énergie progressive et sécurisée des systèmes haute tension. Lors de l'activation d'un circuit HV, elle contrôle précisément le courant d'appel afin d'éviter les pics de courant susceptibles d'endommager les composants critiques de puissance.

Conçue pour les applications automobiles, motorsport, industrielles et de conversion électrique, elle garantit une phase de précharge fiable avant le passage à pleine puissance.

Protection avancée des composants de puissance

Grâce à sa logique de précharge et à sa surveillance continue des paramètres électriques, la carte contribue à prolonger la durée de vie des équipements haute tension :

• Relais de puissance
• Contacteurs HV
• Condensateurs de liaison DC (DC-Link)
• Onduleurs et convertisseurs de puissance
• Systèmes de stockage d'énergie

Une architecture intelligente et modulaire

La carte peut être utilisée de manière autonome dans un boîtier électrique ou un banc d'essai, ou intégrée au sein de l'architecture Smart Relay 500 de XAP.

Elle offre :

• Gestion automatique de la séquence de précharge en 5 étapes
• Mesure du courant par capteur à effet Hall
• Mesure de tension par capteurs à effet Hall
• Supervision numérique via le contrôleur Relay 500
• Retour diagnostic et traçabilité des données
• Compatibilité avec l'écosystème XAP BMU, BMS, Relay 500 et NT-Logger

Fiabilité et sécurité pour les environnements exigeants

Développée pour les systèmes embarqués haute tension, la carte de précharge bénéficie d'une isolation galvanique renforcée et d'une conception répondant aux exigences ISO 26262 ASIL-B au niveau sous-système.

• Tension nominale jusqu'à 900 VDC
• Courant de précharge typique : 50 A
• Isolation ≥ 3000 VDC
• Température de fonctionnement : -40 °C à +85 °C
• Protections intégrées par diodes, filtres RC et condensateurs de découplage
