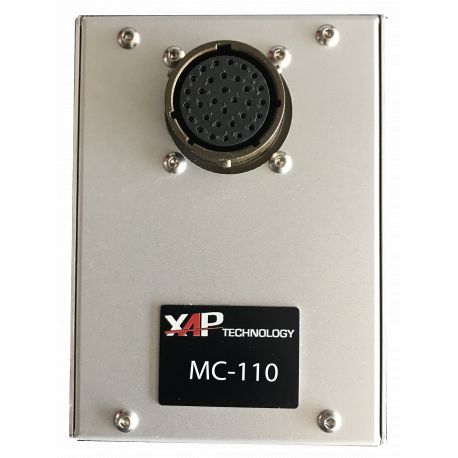

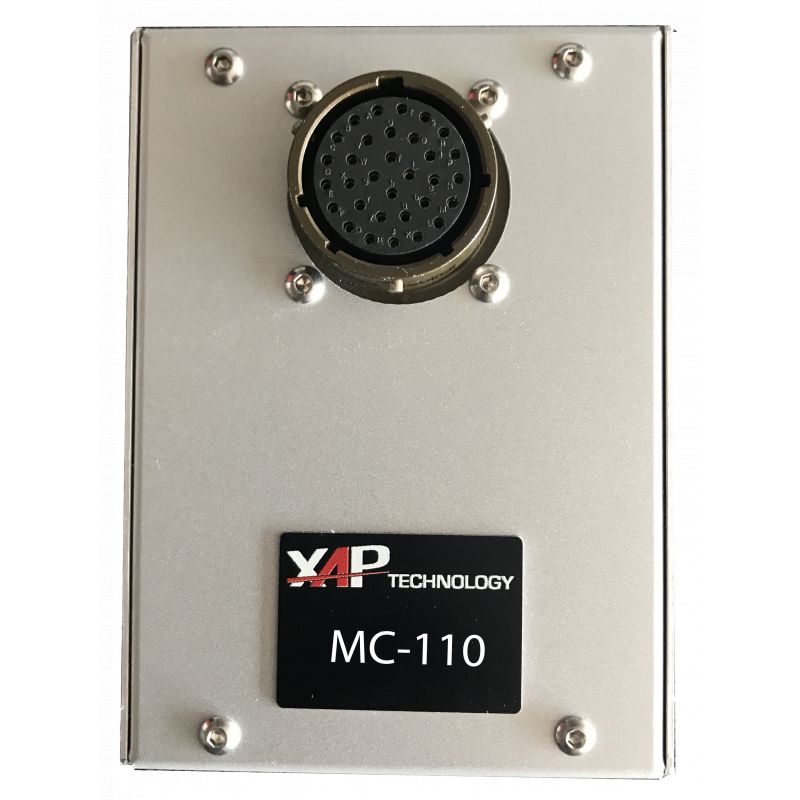

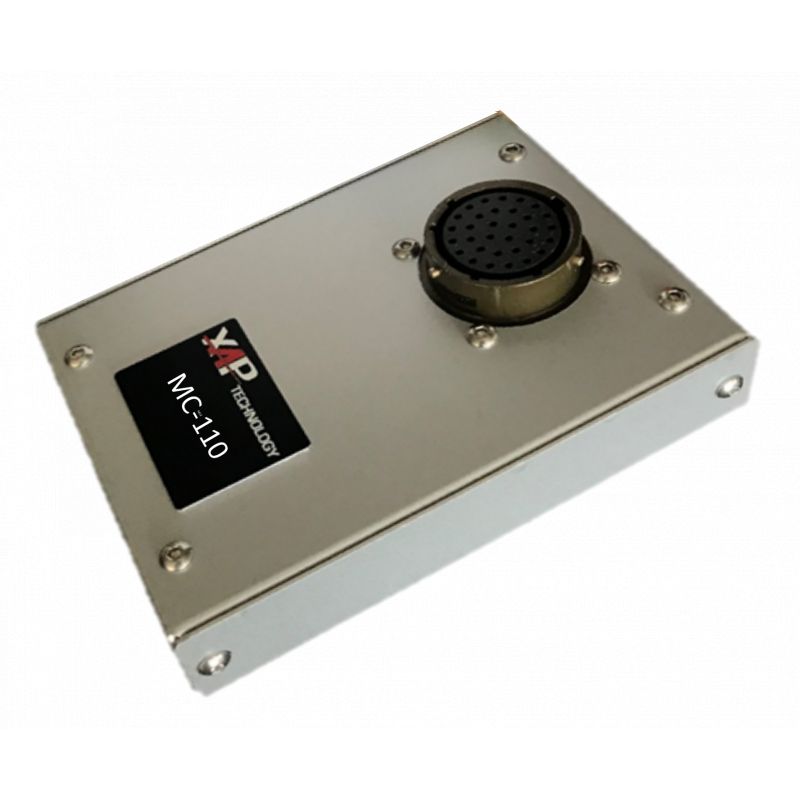

MC-110 – Contrôleur moteur électrique 2 voies CAN / PWM
Le MC-110 de XAP Technology est un module de commande moteur compact et puissant, conçu pour le sport automobile et les applications embarquées exigeantes. Doté de deux ponts en H protégés (10A), d’entrées analogiques pour retour de position et d’un contrôle via CAN ou PWM, il permet de piloter efficacement actionneurs électriques, volets, wastegate, sièges, fenêtres ou systèmes aérodynamiques actifs.
Simple à intégrer, sécurisé et polyvalent, le MC-110 optimise votre architecture électrique tout en garantissant performance et fiabilité.
Issu directement du département ingénierie XAP, le MC-110 est un contrôleur moteur embarqué conçu pour simplifier et sécuriser la gestion d’actionneurs électriques dans les véhicules de compétition et applications industrielles.
Le MC-110 intègre 2 ponts en H 10A protégés, pouvant fonctionner séparément ou en mode couplé.
Chaque sortie peut être utilisée comme unité de distribution de puissance ou pour piloter des moteurs DC avec retour de position.
Applications typiques :
• gestion de vitres électriques
• sièges électriques
• contrôle d’aileron ou d’angle aérodynamique
• wastegate électrique
• actionneurs linéaires
• volets et systèmes auxiliaires
Le module peut être commandé :
• via bus CAN (250k / 500k / 1Mbit)
• via entrées PWM
• avec retour analogique de position
Il intègre également :
• apprentissage en mode couplé
• diagnostic embarqué
• contrôle cible via CAN
• 2 entrées analogiques
• 2 entrées PWM
• 1 contrôleur encodeur (brushless)
• 2 ponts en H 10A protégés
• 2 sorties Vref 5V pour capteurs
• 1 port USB (programmation)
• Alimentation 8 à 18V
• Boîtier aluminium robuste
• Température de fonctionnement : -20°C à +85°C
Le MC-110 est conçu pour s’intégrer facilement dans toute architecture motorsport moderne. Compact, efficace et sécurisé, il constitue une solution idéale pour simplifier votre câblage et fiabiliser vos systèmes motorisés embarqués.
