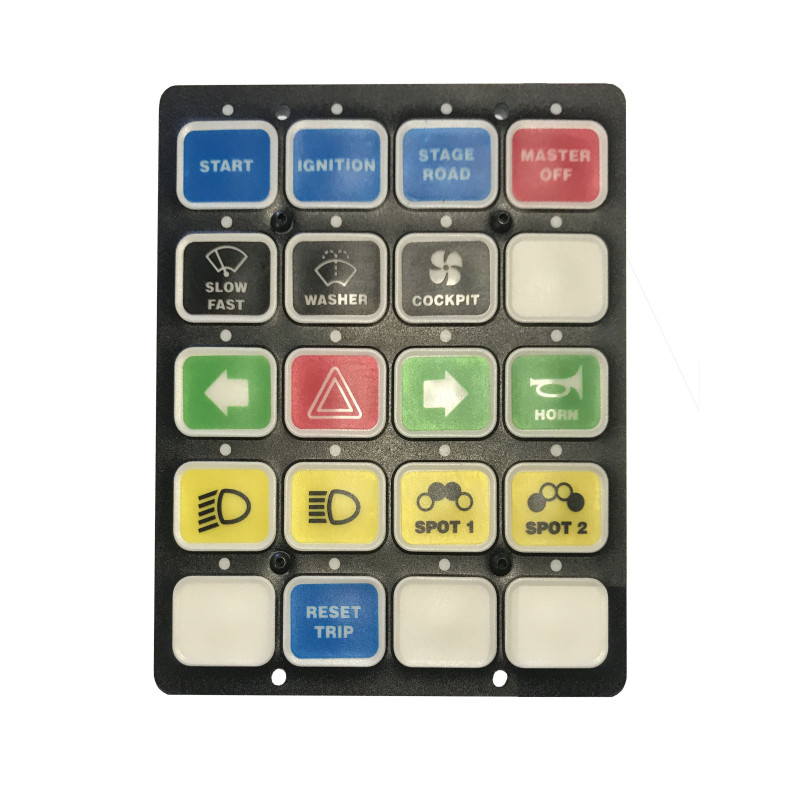

SP15 & SP20 — le panneau de commande CAN configurable pour le sport automobile
Les SP15 & SP20 de XAP Technology sont des panneaux de commande CAN à 15 ou 20 touches, conçus pour des projets de rallye, de circuit, de tout-terrain ou de simulation. Leur rétroéclairage améliore la lecture des commandes. Le retour par LED confirme leur prise en compte et facilite l'utilisation. Les fonctions mathématiques intégrées permettent de construire des logiques personnalisées sans modifier le firmware.
Les SP15 & SP20 concentrent les commandes utiles au pilote dans une interface claire. XAP fournit un assortiment de pictogrammes de touches en couleur ou en noir et blanc afin d'adapter le repérage aux fonctions du projet.
Le panneau reçoit des informations du réseau CAN, les exploite, les modifie et peut les retransmettre. L'utilisateur maîtrise les identifiants de réception et d'émission, pilote les LED par les signaux CAN et crée ses propres logiques à partir des canaux mathématiques intégrés. Cette souplesse permet de faire évoluer la configuration sans modifier ni étendre la plaque à boutons.
Applications
XAP destine les SP15 & SP20 aux véhicules de rallye, de circuit et de tout-terrain, ainsi qu'aux applications de simulation.
Points clés
- Deux formats disponibles : 15 touches ou 20 touches.
- Fond blanc rétroéclairé pour faciliter la lecture des commandes.
- Vitesse CAN sélectionnable et communication jusqu'à 1 Mbit/s.
- Commande complète des LED à partir des signaux CAN.
- Canaux mathématiques intégrés pour créer des logiques personnalisées.
Caractéristiques techniques et intégration
Le SP15 & SP20 s'intègre à une architecture CAN au moyen d'un connecteur Amphenol 451-02Y-1210-P50. Sa plage d'alimentation documentée est de 8 à 19 V / 650 mA. La vitesse de communication et la terminaison CAN se sélectionnent selon la configuration du réseau.
Intégration CAN et configuration
Le panneau communique sur un bus CAN jusqu'à 1 Mbit/s. XAP permet de gérer les identifiants Rx et Tx, d'associer le comportement des LED aux signaux reçus et d'exploiter les canaux mathématiques embarqués pour traiter puis retransmettre des informations CAN.
Caractéristiques techniques
| Caractéristique |
Valeur |
| Nombre de touches |
15 (SP15) ou 20 (SP20) |
| Rétroéclairage |
Fond blanc rétroéclairé |
| Communication CAN |
Jusqu'à 1 Mbit/s ; vitesse sélectionnable |
| Terminaison CAN |
Sélection matérielle |
| Alimentation |
8 à 19 V / 650 mA |
| Indice de protection |
IP65 |
| Masse |
200 g |
| Plage de température |
−20 °C à 80 °C |
Caractéristiques mécaniques
| Caractéristique |
Valeur |
| Dimensions issues de l'illustration |
120 × 180,5 mm |
| Profondeur issue de l'illustration |
25 mm |
Options disponibles
| Option |
Fonction |
| SP15 |
Panneau à 15 touches |
| SP20 |
Panneau à 20 touches |
| Pictogrammes de touches |
Assortiment en couleur ou en noir et blanc, livré avec le panneau |
Brochage du connecteur J1 — Amphenol 451-02Y-1210-P50
| Broche |
Signal |
Repère du connecteur |
| 1 |
CAN1_H |
A |
| 2 |
CAN1_L |
B |
| 3 |
EXT_USB_VBUS |
C |
| 4 |
EXT_USB_D+ |
D |
| 5 |
EXT_USB_D− |
E |
| 6 |
EXT_USB_GND |
F |
| 7 |
Non connectée |
G |
| 8 |
Alimentation (libellé du schéma : « Alim ») |
H |
| 9 |
GND |
J |
| 10 |
GND |
K |
Références XAP
| Référence |
Désignation |
| PF0651 |
SP15 — panneau de commande CAN à 15 touches |
| PF0686 |
SP20 — panneau de commande CAN à 20 touches |
Documentation
Consulter la fiche technique officielle du SP15 et du SP20.
