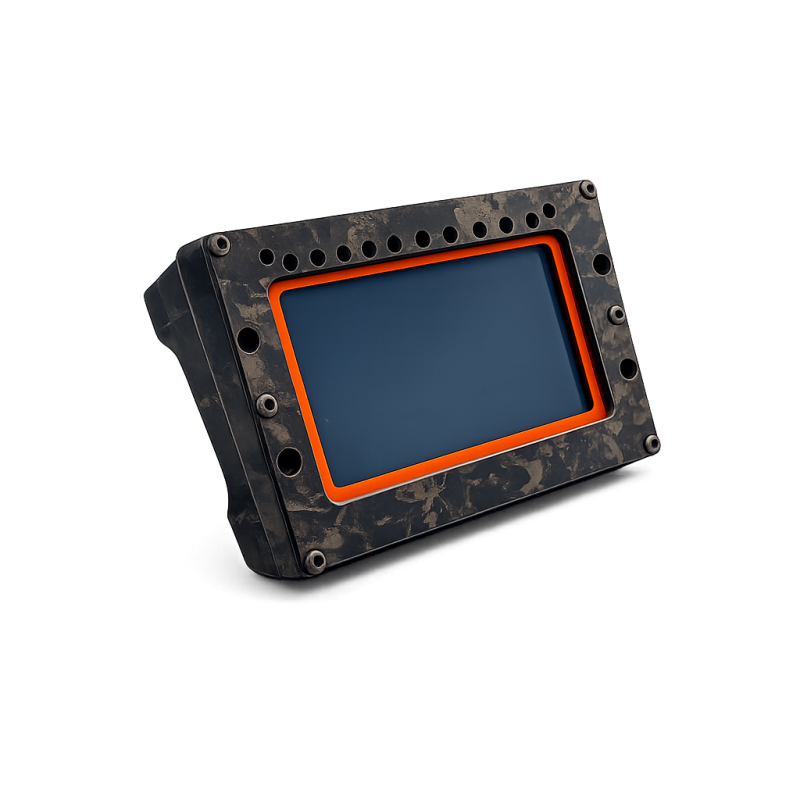

DASH NTX CARBONE FULL

DASH NTX Carbone — acquisition configurable pour le motorsport et les bancs d’essai

Le DASH NTX de XAP Technology est un tableau de bord 4,3 pouces destiné au motorsport, aux courses d’endurance, aux bancs d’essai et au suivi industriel. Son boîtier aluminium de série peut être remplacé par un boîtier carbone en option, sans modifier l’indice IP65. XAP réunit visualisation, acquisition et configuration dans un ensemble compact, avec des faisceaux dédiés disponibles pour faciliter l’intégration.

Le DASH NTX est notamment utilisé dans des programmes WEC, IMSA et LMP3, ainsi que par des constructeurs connus et reconnus dans le monde du rallye.

Une configuration complète pour exploiter les données

Le NTX est doté d’un écran TFT de 480 × 272 px, d’un capteur de luminosité et de 10 LED RGB programmables. Le logiciel DashEditor permet d’organiser les données, les alertes et les bargraphes utiles au pilote ou à l’opérateur. DashEditor permet également de créer des pages à partir de zéro ou d’adapter une configuration existante. La gestion des canaux mathématiques est incluse.

L’option d’enregistrement de données permet de stocker jusqu’à 8 Go de données et d’exporter les relevés au format CSV. L’utilisateur peut analyser ces fichiers avec le logiciel d’analyse de données XAP ou avec tout autre logiciel capable d’importer le format CSV. Le GPS, le Performance Analyser et le Tripmaster sont inclus dans la configuration complète.

XAP propose le Wi-Fi, le Bluetooth et le boîtier carbone comme options afin d’adapter le DASH NTX au projet. Le boîtier aluminium constitue la configuration de série et les deux matériaux conservent l’indice de protection IP65. XAP propose aussi un faisceau de départ PF0638 et un faisceau de table PF0636 en complément pour préparer le câblage et les essais.

Points clés

• Écran TFT 4,3 pouces lisible au soleil, 480 × 272 px.
• 10 LED RGB programmables et mode jour/nuit.
• GPS, enregistreur 8 Go, Performance Analyser et Tripmaster en option ou inclus dans la version complète.
• 4 entrées analogiques et 4 entrées numériques utilisables comme entrées de vitesse de roue.
• Jusqu’à 2 bus CAN.
• Configuration CAN par DBC pour plusieurs ECU.
• Boîtier aluminium de série ou carbone en option, avec indice de protection IP65 dans les deux cas.

Caractéristiques techniques et intégration

Le DASH NTX fonctionne sous 8 à 70 V et échange les données par CAN et USB. XAP peut fournir les faisceaux PF0638 et PF0636 ainsi qu’une configuration personnalisée. Le brochage du connecteur 19 broches est reproduit ci-dessous. L’installateur confirme les protections d’alimentation, la terminaison CAN et les formats de données avec la documentation du système avant mise en service.

Intégration

Le produit propose jusqu’à deux communications CAN, 4 entrées analogiques et 4 entrées numériques. Ces entrées numériques, repérées WHEEL1 à WHEEL4 sur le brochage, peuvent servir d’entrées de vitesse de roue. La compatibilité DBC permet d’adapter les messages à plusieurs ECU lorsque la base et le protocole nécessaires sont disponibles.

Le GPS, l’enregistrement 8 Go, le Performance Analyser et le Tripmaster sont inclus avec PF0908. Le Wi-Fi, le Bluetooth et le boîtier carbone sont disponibles en option. Le faisceau de départ et le faisceau de table restent des références séparées.

Documentation

Consulter la fiche technique officielle du DASH NTX.
