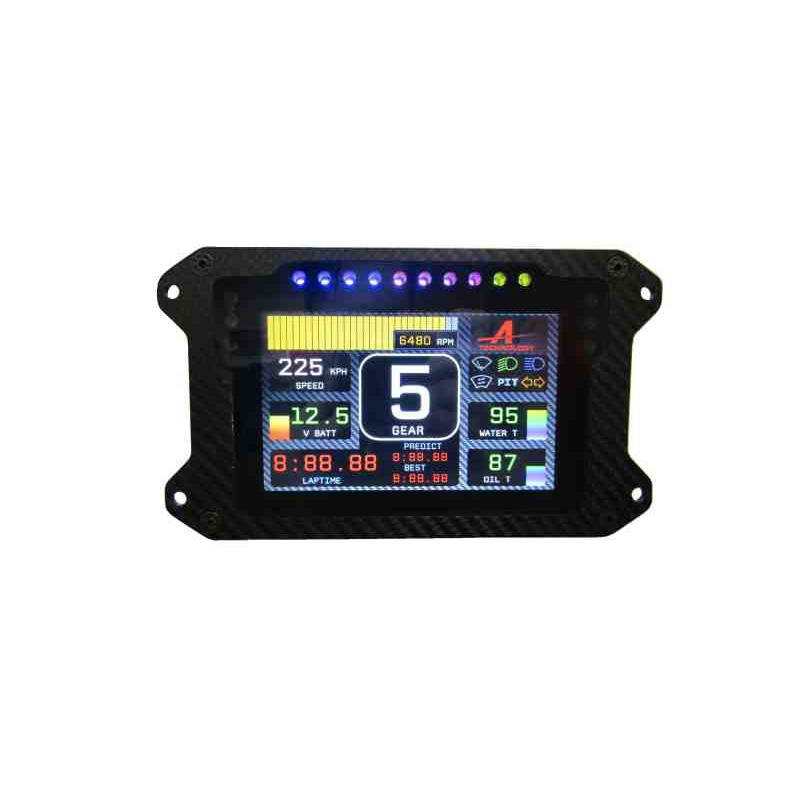

DASH NT5-131 AVEC GPS ET CONNECTEUR 37 VOIES

DASH NT5 — visualisation et acquisition configurables sur écran 5 pouces

Le DASH NT5 de XAP Technology est un tableau de bord TFT 5 pouces destiné au motorsport, aux simulateurs, aux bancs d’essais et au suivi de procédés industriels. Son affichage lisible au soleil, ses pages configurables et son acquisition jusqu’à 200 Hz centralisent les informations utiles dans un ensemble compact. XAP adapte sa configuration et facilite son intégration grâce aux options de connectivité, de GPS, d’enregistrement et de faisceau.

Un affichage adapté au projet

L’écran TFT de 800 × 480 px permet d’organiser plusieurs jauges, graphiques et pages de données afin de suivre les paramètres nécessaires à l’exploitation du système. Le capteur de luminosité prend en charge un mode jour/nuit, tandis que les 16 LED RGB programmables peuvent être affectées au régime moteur, aux alertes ou au diagnostic.

DashEditor permet de créer une interface à partir de zéro ou d’adapter une configuration existante. L’utilisateur personnalise ainsi les pages, les alertes et les LED en fonction de son projet et du niveau de licence retenu. Les canaux mathématiques et virtuels intégrés permettent également d’élaborer des informations calculées à partir des données disponibles.

Une architecture évolutive

La version standard fournit une interface CAN, deux entrées analogiques, deux entrées numériques et une liaison USB. Le connecteur 37 voies optionnel ajoute un second CAN, une liaison LIN, une liaison RS485, Ethernet et des entrées supplémentaires. Le DASH NT5 centralise ainsi davantage de mesures et peut limiter le recours à des modules externes selon l’architecture du projet.

Le DASH NT5 propose, selon la version ou les options retenues, un GPS 20 Hz avec antenne externe, un enregistreur 8 Go avec export CSV, le Performance Analyser, le Tripmaster ainsi que les connexions Wi-Fi et Bluetooth. Il fonctionne également avec les simulateurs rFactor et Assetto Corsa. XAP peut fournir un faisceau de départ afin de simplifier son intégration dans votre écosystème.

XAP propose le DASH NT5 dans un boîtier aluminium IP65. Le client peut aussi acheter uniquement l’électronique autoportée et concevoir son propre boîtier pour répondre aux contraintes mécaniques et esthétiques de son projet ; dans ce cas, les caractéristiques de protection dépendent du boîtier réalisé.

Points clés

• Écran TFT 5 pouces lisible au soleil, résolution 800 × 480 px.
• 16 LED RGB programmables et mode jour/nuit.
• Configuration de l’affichage, des alertes et des LED avec DashEditor, avec acquisition jusqu’à 200 Hz selon la configuration.
• Compatibilité CAN configurable au moyen de fichiers DBC pour plusieurs ECU.
• Connectivité, GPS, analyse de performance et enregistrement disponibles selon version ou option.
• Boîtier aluminium IP65 pour les environnements embarqués exigeants.

Caractéristiques techniques et intégration

Le DASH NT5 communique avec de nombreux calculateurs grâce à sa configuration CAN/DBC. Sa version standard fonctionne sous 8 à 70 V et échange les données par CAN et USB. XAP peut fournir un faisceau de départ et adapter la configuration afin de faciliter le raccordement du produit à votre architecture ; l’équipe XAP confirme avec vous le protocole et le faisceau adaptés au calculateur utilisé.

Intégration

Le DASH NT5 standard dispose d’un CAN, de deux entrées analogiques et de deux entrées numériques. Les entrées numériques peuvent être configurées comme entrées de vitesse de roue. Le connecteur J2 à 37 voies, disponible en option, porte la capacité jusqu’à deux CAN, une liaison LIN, une liaison RS485, Ethernet, jusqu’à 13 entrées analogiques et jusqu’à 7 entrées numériques. Le produit propose également des options Wi-Fi et Bluetooth. XAP fournit sur demande un faisceau de départ ou un faisceau de table pour accélérer le câblage et les essais.

Pour préparer l’installation, XAP vous aide à sélectionner la version matérielle, le faisceau et les options GPS, enregistrement, Performance Analyser ou Tripmaster. L’installateur peut ensuite appliquer le brochage, les protections d’alimentation et la terminaison CAN définis dans la documentation de la configuration retenue.

Brochage des connecteurs

Les tableaux suivants reprennent les désignations de signaux du schéma de brochage fourni. J1 est identifié « 8STA 2 10-35 PN ». J2 est identifié « 8STA 2 14-35 SN » ; ce connecteur à 37 voies est optionnel. Les noms de signaux sont conservés tels qu’ils figurent sur le schéma afin de ne pas modifier leur signification électrique.

Avant le câblage, l’installateur doit vérifier la version matérielle, le brochage final, les protections d’alimentation et la terminaison CAN dans la documentation applicable au produit livré.
