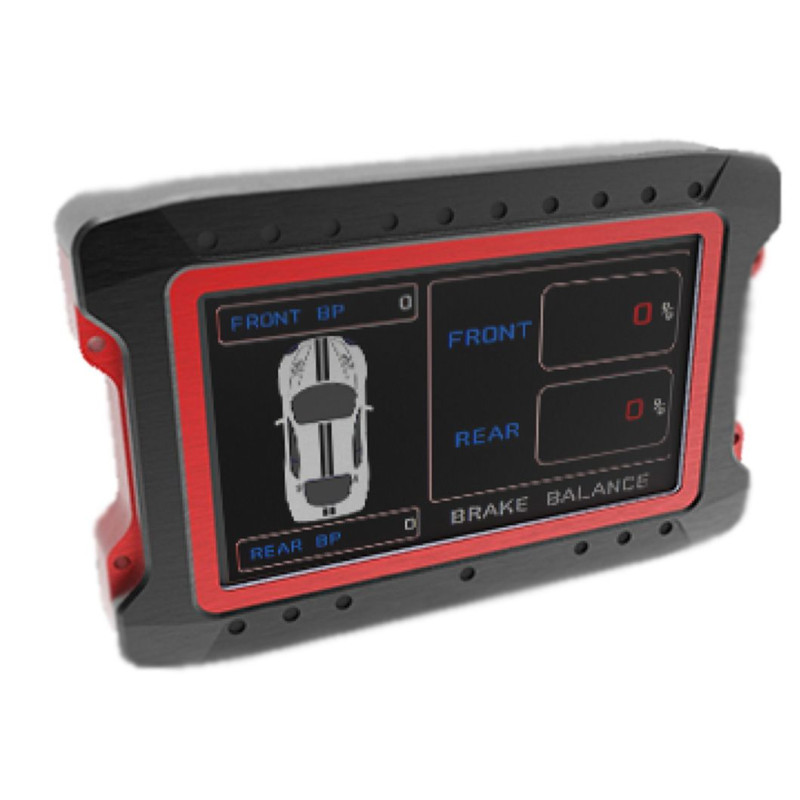

DASH NT7 — supervision interactive sur écran 7 pouces

Le DASH NT7 de XAP Technology est un tableau de bord 7 pouces conçu pour la supervision de bancs d’essai, les campagnes d’endurance, le motorsport et les systèmes industriels. Il affiche, enregistre et pilote plusieurs paramètres depuis une interface unique. Son architecture CAN configurable, ses nombreuses entrées et ses options tactiles et de connectivité permettent à XAP d’adapter le poste de contrôle à une installation complexe.

Centraliser la visualisation et les commandes

Le DASH NT7 affiche plusieurs voies en temps réel, trace des courbes et gère des alarmes ou des modes système. L’écran TFT 800 × 480 px, le capteur de luminosité et les 16 LED RGB programmables facilitent la lecture des états essentiels de jour comme de nuit.

DashEditor permet de créer une configuration d’écran à partir de zéro ou d’adapter une configuration existante. Les canaux mathématiques et virtuels intégrés complètent les informations reçues, tandis que la communication bidirectionnelle peut transmettre des consignes aux modules connectés selon la configuration du système.

Le NT7 convient aux bancs moteur et véhicule, à la simulation, au suivi industriel, au motorsport ainsi qu’aux plateformes IoT et de télémétrie. XAP propose une version avec boîtier autoporteur ou sans boîtier pour une intégration en panneau ou en rack, ainsi que des options GPS, enregistrement, écran tactile et connectivité étendue.

Points clés

• Écran TFT 7 pouces lisible au soleil, 800 × 480 px.
• 16 LED RGB programmables et capteur de luminosité avec mode jour/nuit.
• Jusqu’à 32 entrées analogiques 0–5 V et 12 entrées numériques avec l’option matérielle complète.
• CAN configurable par DBC pour plusieurs ECU et systèmes d’essai.
• Écran tactile, GPS 20 Hz, enregistrement 8 Go et connectivité étendue proposés selon version ou option.
• Versions avec ou sans boîtier pour adapter l’intégration mécanique.

Caractéristiques techniques et intégration

Le DASH NT7 fonctionne sous 8 à 70 V et communique par CAN et USB. XAP peut adapter la configuration, fournir un faisceau de départ ou de table et sélectionner les options nécessaires au banc ou au véhicule. L’installateur valide ensuite le brochage, les protections d’alimentation, la terminaison CAN et les interfaces avec la documentation de la variante choisie.

Intégration

Le DASH NT7 utilise un connecteur principal 19 voies et peut recevoir deux connecteurs 32 voies. Le premier connecteur 32 voies ajoute 14 entrées analogiques, Ethernet 10 Mb, 1 LIN, 1 RS485 et 1 RS232. Le second, optionnel, ajoute 14 entrées analogiques et 12 entrées numériques.

Avec les trois connecteurs et l’option matérielle complète, le DASH NT7 fournit 32 entrées analogiques 0–5 V, 12 entrées numériques, 2 CAN, Ethernet 10 Mb, 1 RS485, 1 RS232 et 1 LIN. Les versions PF0678 et PF0692 associent le GPS à la connectique étendue ; PF0691 et PF0692 sont fournies sans boîtier. L’écran tactile PF0698 transforme l’afficheur en interface de commande.

Brochage des connecteurs

Les tableaux suivants reprennent le brochage fourni par XAP. Le connecteur J6 à 32 voies correspond à l’extension optionnelle. L’installateur doit utiliser ce brochage avec la documentation électrique de la variante sélectionnée.

Références XAP

Documentation

Consulter la fiche technique officielle du DASH NT7.
