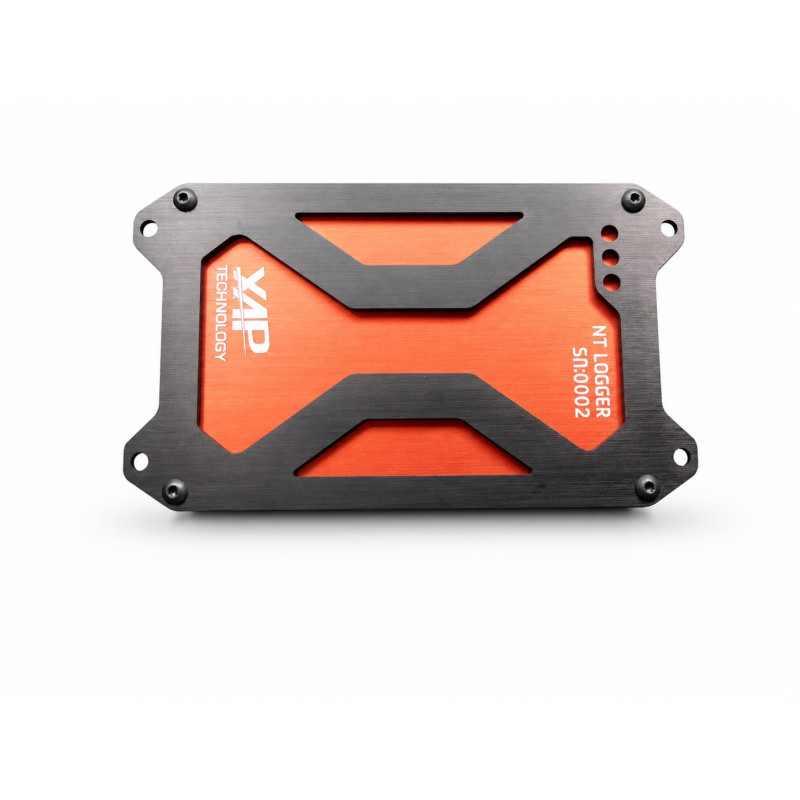

Le NT Logger de XAP Technology est un module d’acquisition conçu pour centraliser, enregistrer et exploiter les données d’un véhicule de compétition. Il s’adresse aux équipes engagées en rallye, sur circuit, en tout-terrain et dans d’autres disciplines exigeantes. Sa configuration adaptable, sa mémoire intégrée de 8 Go et ses options GPS, Wi-Fi et analyse de performance permettent de construire une solution cohérente avec les besoins du projet.
Le NT Logger communique avec de nombreux calculateurs et équipements CAN. XAP peut proposer des configurations prédéfinies ou adapter la table de données aux exigences du véhicule. L’utilisateur peut également définir ses propres paramètres au moyen du logiciel PC dédié proposé en option.
Les données sélectionnées sont enregistrées dans la mémoire intégrée, puis chargées dans le logiciel d’analyse de performance ou exportées au format CSV. Une cellule interne protège les jeux de données lors d’une coupure soudaine de l’alimentation du véhicule.
Selon la configuration retenue, XAP peut compléter le NT Logger avec un GPS 20 Hz et ses trois accéléromètres, une communication Wi-Fi en temps réel, un analyseur de performance avec prédiction du temps au tour, un second bus CAN et un connecteur Autosport 37 voies.
Le NT Logger répond aux projets d’acquisition de données en rallye, sur circuit, en tout-terrain.
XAP accompagne la définition de la table de données, des communications et des options afin d’adapter le NT Logger à l’architecture du véhicule. L’intégrateur dispose d’interfaces CAN, USB, analogiques et numériques dont l’affectation exacte dépend du connecteur et de la configuration retenus.
Le NT Logger fonctionne sous une alimentation de 8 à 70 V. Le connecteur principal J1 regroupe notamment l’alimentation, le CAN 1, l’USB, deux entrées analogiques, deux entrées numériques et une sortie 5 V. Le connecteur optionnel J2 à 37 voies ajoute des entrées analogiques et numériques, un second CAN, des alimentations de capteurs et des interfaces série. XAP peut préparer une configuration spécifique pour faciliter l’intégration au calculateur et aux équipements du véhicule.
| Caractéristique | Valeur |
|---|---|
| Canaux enregistrés | De 1 à 400 |
| Fréquence d’enregistrement | De 1 à 200 Hz |
| Communication CAN | Jusqu’à deux bus CAN, avec ou sans terminaison |
| Mémoire interne | 8 Go |
| Alimentation | 8 à 70 V / 450 mA |
| Plage de température | −20 °C à 80 °C |
| Indice de protection | IP65 |
| Masse | 750 g |
| Caractéristique | Valeur |
|---|---|
| Dimensions | 166 × 72 × 30 mm |
| Boîtier | Aluminium, face avant personnalisable |
| Connectique | Connecteur Autosport 13 voies principal ; connecteur Autosport 37 voies optionnel |
| Option | Fonction |
|---|---|
| Configuration de la table de données | Configuration prédéfinie ou spécifique selon les besoins du projet |
| GPS 20 Hz | GPS interne, trois accéléromètres et antenne active externe |
| Connecteur Autosport 37 voies | Extension des interfaces d’entrée et de communication |
| Communication Wi-Fi | Communication en temps réel, connexion à des capteurs Wi-Fi et transfert vers E-Race, un PC ou un dash |
Les tableaux suivants reprennent les désignations de signaux du schéma de brochage fourni. J1 est identifié « 8STA 2 10-35 PN ». J2 est identifié « 8STA 2 14-35 SN » ; ce connecteur à 37 voies est optionnel. Les noms de signaux sont conservés tels qu’ils figurent sur le schéma afin de ne pas modifier leur signification électrique.
| Broche | Signal |
|---|---|
| 1 | CAN1_L |
| 2 | CAN1_H |
| 3 | USB- |
| 4 | AGND |
| 5 | ANA1_IN |
| 6 | DIGI1HS_IN |
| 7 | DIGI2HS_IN |
| 8 | ANA2_IN |
| 9 | 5VOUT1 |
| 10 | Alim |
| 11 | GND |
| 12 | USB_PWR |
| 13 | USB+ |
| 14 | À valider — repère « FIX » sur le schéma |
| Broche | Signal |
|---|---|
| 1 | ANA1_IN |
| 2 | ANA2_IN |
| 3 | ANA3_IN |
| 4 | ANA4_IN |
| 5 | ANA5_IN |
| 6 | ANA6_IN |
| 7 | ANA7_IN |
| 8 | ANA8_IN |
| 9 | ANA9_IN |
| 10 | ANA10_IN |
| 11 | ANA11_IN |
| 12 | ANA12_IN |
| 13 | ANA13_IN |
| 14 | 5VOUT1 |
| 15 | 5VOUT1 |
| 16 | 5VOUT2 |
| 17 | 5VOUT2 |
| 18 | Alim_OUT1 |
| 19 | Alim_OUT2 |
| 20 | DIGI3HS_IN |
| 21 | DIGI4HS_IN |
| 22 | DIGI5_IN |
| 23 | DIGI6_IN |
| 24 | DIGI7_IN |
| 25 | RX232_IN |
| 26 | CAN2_H |
| 27 | CAN2_L |
| 28 | TX_LIN |
| 29 | GND |
| 30 | GND |
| 31 | AGND |
| 32 | AGND |
| 33 | AGND |
| 34 | AGND |
| 35 | AGND |
| 36 | AGND |
| 37 | AGND |
| Référence | Désignation |
|---|---|
| PF0538 | Logger NT Standard |
| PF0539 | Logger NT Standard + GPS |
| PF0541 | Logger NT Standard + Wi-Fi |
| PF0540 | Logger NT Standard + connecteur 37 voies |
| PF0546 | Logger NT Standard + connecteur 37 voies + GPS + Wi-Fi |
| PF0589 | Module CAN (sans logger) + connecteur 37 voies |
