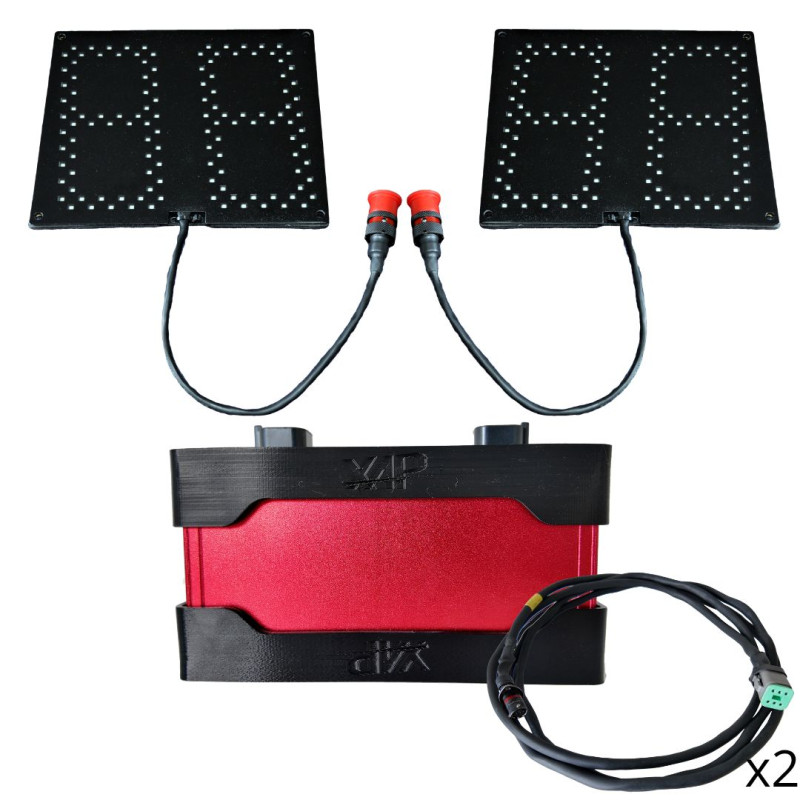

KIT PANNEAU LED + CONTROLEUR (LPC) V2 + FAISCEAUX

Name: KIT PANNEAU LED + CONTROLEUR (LPC) V2 + FAISCEAUX
Brand: XAP Technology
SKU: PF0857

Fiche technique

Contrôleur de panneaux LED LPC V2 – une interface CAN dédiée à l’affichage de position

Le contrôleur de panneaux LED LPC V2 de XAP Technology constitue l’élément central d’un système d’affichage de position destiné notamment aux véhicules de compétition. Il relie le réseau CAN du véhicule aux panneaux LED pour afficher la position, le numéro de voiture ou les états système. Son architecture sépare la communication système de la liaison dédiée aux panneaux.

Le contrôleur LPC pilote indépendamment les panneaux gauche et droit et centralise leur alimentation ainsi que leurs interfaces de connexion. Cette organisation facilite la construction d’un affichage adapté au véhicule, à la réglementation de l’application et aux informations que l’équipe souhaite rendre immédiatement visibles.

XAP configure le protocole CAN, les identifiants des panneaux et les comportements d’affichage selon le projet. La connexion USB permet la programmation du contrôleur et son intégration dans l’architecture électronique. La configuration peut couvrir la position, le numéro de voiture, le chronométrage, les alertes, les animations, les couleurs RGB et la luminosité, selon les fonctions retenues.

Le système associe le contrôleur LPC aux panneaux LED de position LPP-130. XAP peut également accompagner le choix de la connectique et l’adaptation du raccordement. Ce produit s’adresse au sport automobile, à l’aéronautique, au secteur maritime ainsi qu’aux environnements industriels ou spéciaux.

Points clés

Communication entre le réseau CAN du véhicule et les panneaux LED.
Deux lignes CAN distinctes : réseau système et réseau dédié aux panneaux.
Sorties CAN indépendantes pour les panneaux gauche et droit.
Alimentation et interfaces des panneaux centralisées par le contrôleur.
Protocole CAN configurable et programmation via USB.
Intégration avec les panneaux LED LPP-130 de XAP Technology.

Caractéristiques techniques et intégration

Le contrôleur LPC s’intègre entre le réseau CAN du véhicule et les panneaux LED. XAP peut adapter la configuration CAN et le raccordement au projet. L’installateur doit identifier la version du contrôleur avant le câblage : le brochage ci-dessous concerne exclusivement le LPC-230 V2 référencé PF0856 et ne doit pas être appliqué au LPC-330 V3.

Intégration

Le LPC reçoit une alimentation comprise entre 8 et 19 V et distribue l’alimentation nécessaire aux panneaux. Il utilise une liaison CAN pour le système et une liaison CAN dédiée à l’affichage, avec des connexions séparées vers les panneaux droit et gauche. Le connecteur principal du LPC-230 V2 regroupe le CAN système, cinq entrées analogiques 12 bits, quatre entrées digitales, l’USB, les alimentations, les masses et une sortie de référence de 5 V.

Caractéristiques techniques
Caractéristique	Valeur
Tension d’alimentation	8–19 V
Courant typique	Environ 650 mA pour le système complet (LPC + 2 panneaux)
Interfaces CAN	2 × CAN 2.0B
Architecture CAN	CAN système + CAN dédié aux panneaux
Sorties panneaux	Canaux CAN gauche et droit indépendants
Protocole CAN	Entièrement configurable
Configuration	Connexion USB et logiciel XAP DashEditor
Température	−20 °C à 80 °C

Brochage LPC-230 V2 – connecteur CT1, 26 broches
Broche	Signal	Fonction / remarque
1	CAN1 LOW	CAN 1, non terminé
2	CAN1 HIGH	CAN 1
3	NC	Non connectée
4	NC	Non connectée
5	AN1	Entrée analogique 1, 12 bits
6	AN2	Entrée analogique 2, 12 bits
7	AN3	Entrée analogique 3, 12 bits
8	USB −	USB DATA −
9	USB +	USB DATA +
10	USB GND	Masse USB
11	USB VBUS	Entrée d’alimentation USB
12	AN4	Entrée analogique 4, 12 bits
13	AN5	Entrée analogique 5, 12 bits
14	POWER SUPPLY	12 V
15	POWER SUPPLY	12 V
16	GND	Masse
17	GND	Masse
18	DIG4	Entrée digitale activée par mise à la masse, 5 V max
19	DIG2	Entrée digitale activée par mise à la masse, 5 V max
20	POWER SUPPLY	12 V
21	POWER SUPPLY	12 V
22	GND	Masse
23	GND	Masse
24	DIG3	Entrée digitale activée par mise à la masse, 5 V max
25	DIG1	Entrée digitale activée par mise à la masse, 5 V max
26	5V OUT	Référence de 5 V pour capteurs analogiques, jusqu’à 100 mA

Connecteur CT1 du LPC-230 V2 : 26 voies, référence 6473423-2, famille AMP SUPERSEAL, couleur noire.

Brochage LPC-230 V2 – connecteur CT2 droit, 6 broches
Broche	Signal	Fonction / remarque
1	Power supply	12 V
2	5V supply	Alimentation logique 5 V (µP)
3	CAN HIGH	Communication CAN, non terminée
4	CAN LOW	Communication CAN
5	Side ID	Identification du côté
6	GND	Masse de puissance

Connecteur CT2 droit du LPC-230 V2 : 6 voies, référence C-DT04-6P-CL06, famille DEUTSCH, couleur noire.

Brochage LPC-230 V2 – connecteur CT3 gauche, 6 broches
Broche	Signal	Fonction / remarque
1	Power supply	12 V
2	5V supply	Alimentation logique 5 V (µP)
3	CAN HIGH	Communication CAN, non terminée
4	CAN LOW	Communication CAN
5	Side ID	Identification du côté
6	GND	Masse de puissance

Connecteur CT3 gauche du LPC-230 V2 : 6 voies, référence C-DT04-6P-CL06, famille DEUTSCH, couleur noire.

Références XAP
Référence	Désignation
PF0856	Contrôleur de panneaux LED LPC-230 V2 — produit documenté par le pinout fourni
PF0909	Contrôleur de panneaux LED LPC-330 V3 — produit cité dans la présentation
PF0855	Panneau de position LED LPP-130 — élément complémentaire du système
