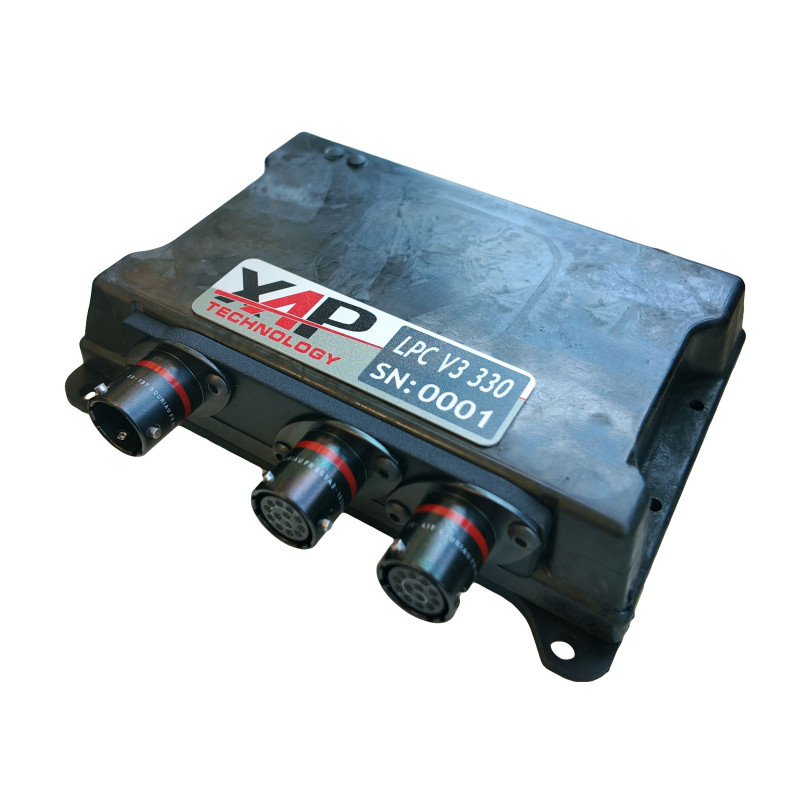

CONTRÔLEUR DE PANNEAU LED (LPC) V3

Name: CONTRÔLEUR DE PANNEAU LED (LPC) V3
Brand: XAP Technology
SKU: PF0909

Fiche technique

Contrôleur de panneaux LED LPC V3 – une interface CAN dédiée à l’affichage de position

Le contrôleur de panneaux LED LPC V3 de XAP Technology constitue l’élément central d’un système d’affichage de position destiné notamment aux véhicules de compétition. Il relie le réseau CAN du véhicule aux panneaux LED pour afficher la position, le numéro de voiture ou les états système. Son architecture sépare la communication système de la liaison dédiée aux panneaux.

Le contrôleur LPC pilote indépendamment les panneaux gauche et droit et centralise leur alimentation ainsi que leurs interfaces de connexion. Cette organisation facilite la construction d’un affichage adapté au véhicule, à la réglementation de l’application et aux informations que l’équipe souhaite rendre immédiatement visibles.

XAP configure le protocole CAN, les identifiants des panneaux et les comportements d’affichage selon le projet. La connexion USB permet la programmation du contrôleur et son intégration dans l’architecture électronique. La configuration peut couvrir la position, le numéro de voiture, le chronométrage, les alertes, les animations, les couleurs RGB et la luminosité, selon les fonctions retenues.

Le système associe le contrôleur LPC aux panneaux LED de position LPP-130. XAP peut également accompagner le choix de la connectique et l’adaptation du raccordement. Ce produit s’adresse au sport automobile, à l’aéronautique, au secteur maritime ainsi qu’aux environnements industriels ou spéciaux.

Points clés

Communication entre le réseau CAN du véhicule et les panneaux LED.
Deux lignes CAN distinctes : réseau système et réseau dédié aux panneaux.
Sorties CAN indépendantes pour les panneaux gauche et droit.
Alimentation et interfaces des panneaux centralisées par le contrôleur.
Protocole CAN configurable et programmation via USB.
Intégration avec les panneaux LED LPP-130 de XAP Technology.

Caractéristiques techniques et intégration

Le contrôleur LPC s’intègre entre le réseau CAN du véhicule et les panneaux LED. XAP peut adapter la configuration CAN et le raccordement au projet. L’installateur doit identifier la version du contrôleur avant le câblage : le brochage ci-dessous concerne exclusivement le LPC-330 V3.

Intégration

Le LPC reçoit une alimentation comprise entre 8 et 19 V et distribue l’alimentation nécessaire aux panneaux. Il utilise une liaison CAN pour le système et une liaison CAN dédiée à l’affichage, avec des connexions séparées vers les panneaux droit et gauche. Le connecteur principal CT1 du LPC-330 V3 regroupe le CAN système, quatre entrées analogiques, l’USB, l’alimentation, les masses et une alimentation analogique de 5 V. Les connecteurs CT2 et CT3 regroupent l’alimentation des panneaux, deux entrées digitales, l’identification du côté et le CAN dédié aux panneaux.

Caractéristiques techniques
Caractéristique	Valeur
Tension d’alimentation	8–19 V
Courant typique	Environ 650 mA pour le système complet (LPC + 2 panneaux)
Interfaces CAN	2 × CAN 2.0B
Architecture CAN	CAN système + CAN dédié aux panneaux
Sorties panneaux	Canaux CAN gauche et droit indépendants
Protocole CAN	Entièrement configurable
Configuration	Connexion USB et logiciel XAP DashEditor
Température	−20 °C à 80 °C

Brochage LPC-330 V3 – connecteur CT1, 13 broches
Broche	Signal	Fonction / remarque
1	CAN1 LOW	CAN 1
2	CAN1 HIGH	CAN 1
3	USB −	USB DATA −
4	USB +	USB DATA +
5	AN1	Entrée analogique ; mise à la masse pour une utilisation comme contact
6	AN2	Entrée analogique ; mise à la masse pour une utilisation comme contact
7	AN3	Entrée analogique ; mise à la masse pour une utilisation comme contact
8	AN4	Entrée analogique ; mise à la masse pour une utilisation comme contact
9	USB VBUS	Entrée d’alimentation USB
10	POWER SUPPLY	12 V
11	GND	Masse
12	5V	Alimentation analogique 5 V, 100 mA
13	GND	Masse

Connecteur CT1 du LPC-330 V3 : 13 voies, référence 8STA21035PN, fournisseur SOURIAU, couleur rouge.

Brochage LPC-330 V3 – connecteur CT2 central, 13 broches
Broche	Signal	Fonction / remarque
1	Power supply	12 V
2	SUPP2	Broche supplémentaire pour d’autres applications — non utilisée
3	SUPP1	Broche supplémentaire pour d’autres applications — non utilisée
4	DIG2	Entrée digitale
5	DIG1	Entrée digitale
6	GND	Masse de puissance
7	Side ID	Identification du côté du panneau
8	CAN2 LOW	Communication CAN panneaux
9	CAN2 HIGH	Communication CAN panneaux
10	5V supply	Alimentation logique 5 V (µP)
11	SUPP3	Broche supplémentaire pour d’autres applications — non utilisée
12	SUPP4	Broche supplémentaire pour d’autres applications — non utilisée
13	SUPP5	Broche supplémentaire pour d’autres applications — non utilisée

Connecteur CT2 central du LPC-330 V3 : 13 voies, référence 8STA21035SN, fournisseur SOURIAU, couleur rouge.

Brochage LPC-330 V3 – connecteur CT3 droit, 13 broches
Broche	Signal	Fonction / remarque
1	Power supply	12 V
2	SUPP2	Broche supplémentaire pour d’autres applications — non utilisée
3	SUPP1	Broche supplémentaire pour d’autres applications — non utilisée
4	DIG2	Entrée digitale
5	DIG1	Entrée digitale
6	GND	Masse de puissance
7	Side ID	Identification du côté du panneau
8	CAN2 LOW	Communication CAN panneaux
9	CAN2 HIGH	Communication CAN panneaux
10	5V supply	Alimentation logique 5 V (µP)
11	SUPP3	Broche supplémentaire pour d’autres applications — non utilisée
12	SUPP4	Broche supplémentaire pour d’autres applications — non utilisée
13	SUPP5	Broche supplémentaire pour d’autres applications — non utilisée

Connecteur CT3 droit du LPC-330 V3 : 13 voies, référence 8STA21035SN, fournisseur SOURIAU, couleur rouge.

Références XAP
Référence	Désignation
PF0856	Code de référence imprimé dans le pinout LPC-330 V3 fourni — correspondance produit à valider
PF0909	Contrôleur de panneaux LED LPC-330 V3 — produit cité dans la présentation
PF0855	Panneau de position LED LPP-130 — élément complémentaire du système
