MODULE TÉLÉMÉTRIE IOT 4G

MODULE TÉLÉMÉTRIE IoT 4G XAP – données véhicule en temps réel

Le MODULE TÉLÉMÉTRIE IoT 4G XAP Technology est une passerelle embarquée conçue pour les équipes de sport automobile, les projets de R&D et les applications industrielles. Il collecte les données du véhicule sur bus CAN et les transmet en temps réel par le réseau 4G/LTE, jusqu’à 20 Hz. Son fonctionnement autonome, sa mémoire tampon jusqu’à 24 heures et ses interfaces multiples facilitent la construction d’une chaîne de télémétrie fiable et évolutive.

Le module permet aux ingénieurs de suivre à distance les paramètres critiques issus des calculateurs, capteurs et systèmes de contrôle. Lorsque le réseau cellulaire devient indisponible, le stockage local maintient l’enregistrement des données et permet leur synchronisation automatique au retour de la connexion. Les données horodatées peuvent ainsi être exploitées en temps réel ou en mode différé selon les besoins du projet.

XAP a conçu cette passerelle IoT pour fonctionner comme un équipement autonome ou s’intégrer à un écosystème de télémétrie XAP complet. Ses trois bus CAN, son interface Ethernet, son port USB et sa connexion Wi-Fi offrent plusieurs voies d’intégration. La prise en charge des cartes SIM facilite le déploiement cellulaire, tandis que la communication bidirectionnelle permet la configuration à distance.

Applications

Le MODULE TÉLÉMÉTRIE IoT 4G répond aux besoins de suivi de véhicules en sport automobile, de validation en recherche et développement et de supervision de systèmes embarqués industriels. Sa conception prend en compte les vibrations, les variations de température et les contraintes électriques rencontrées dans ces environnements.

Points clés

• Transmission de données en temps réel sur réseau 4G/LTE jusqu’à 20 Hz.
• Acquisition sur trois bus CAN, dont un bus eCAN.
• Mémoire tampon jusqu’à 24 heures avec synchronisation après le retour du réseau.
• Interfaces Ethernet et USB 2.0, avec connexion Wi-Fi intégrée.
• Prise en charge des cartes SIM et des protocoles MQTT, MQTTS, HTTP, HTTPS et REST.
• Communication bidirectionnelle pour la configuration, les commandes et les mises à jour à distance.

Caractéristiques techniques et intégration

Le MODULE TÉLÉMÉTRIE IoT 4G centralise l’acquisition CAN, la mise en mémoire tampon et la transmission cellulaire dans un boîtier embarqué. XAP peut accompagner la définition de l’architecture réseau, de la connectique et des échanges avec la plateforme distante. Avant l’installation, l’intégrateur doit valider la plage d’alimentation applicable, le câblage, les protections, la terminaison des bus CAN et la compatibilité de l’ensemble du système.

Intégration

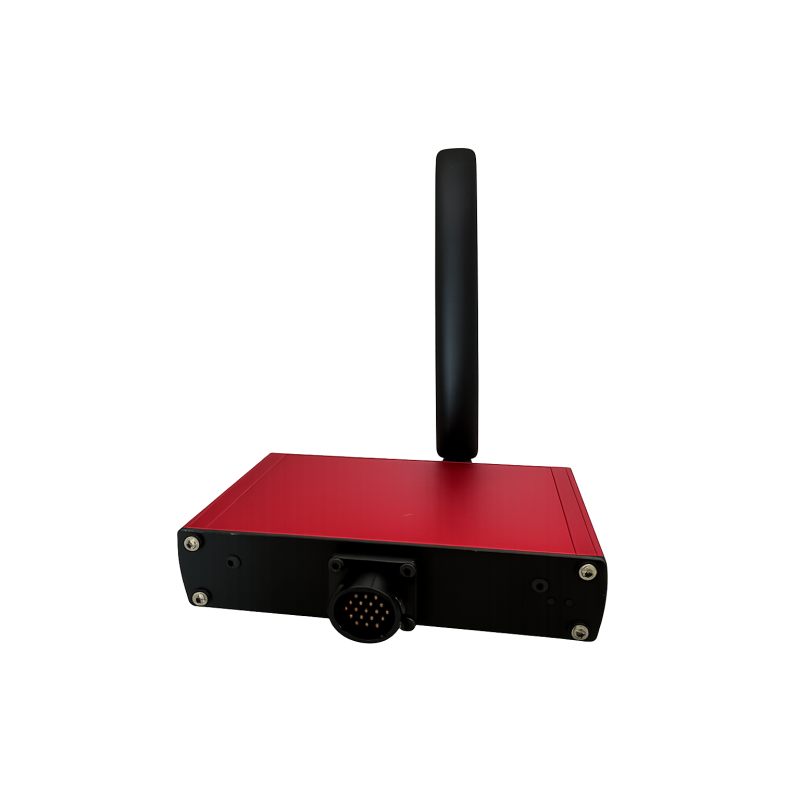

Le connecteur principal J3 regroupe l’alimentation, trois interfaces CAN, l’USB externe et l’Ethernet. Les interfaces cellulaires, Wi-Fi, Ethernet et USB permettent d’adapter le raccordement au véhicule et à l’infrastructure de données. Le système prend également en charge la communication vocale bidirectionnelle pour un usage intercom.

Documentation

Consulter la page officielle du module de télémétrie
