GT RE - SIMULATEUR - 2 PALETTES - 4 ROTATIFS - 8 BOUTONS
Inscrivez-vous/connectez-vous pour voir nos tarifs

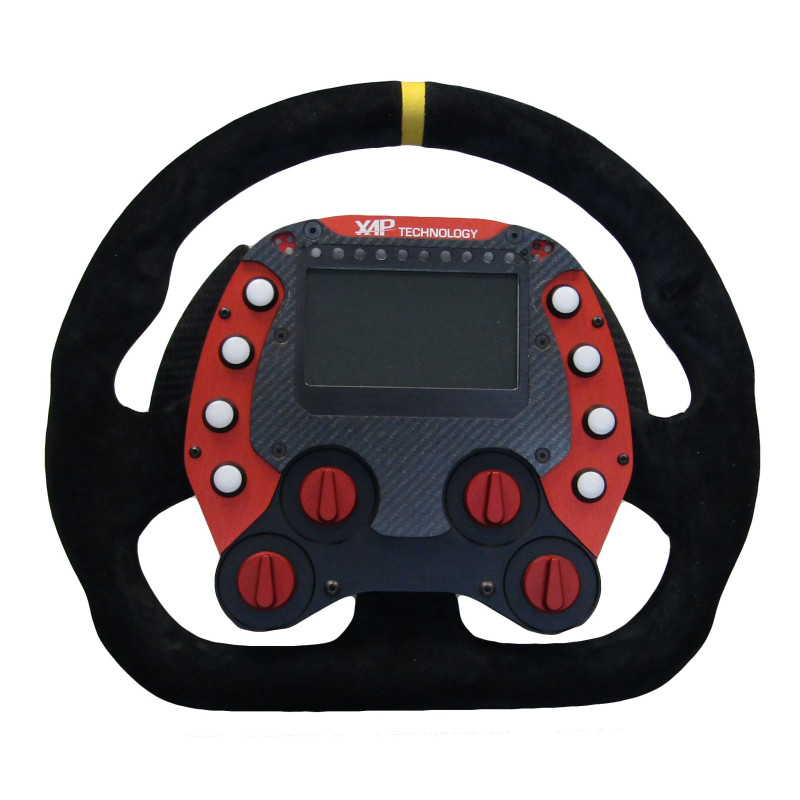

Volant GT-RE — commandes et affichage configurables pour la piste et le rallye
Le volant GT-RE de XAP Technology réunit un cerceau de 33 cm, un écran de 4,3 pouces et des commandes accessibles pour les équipes et constructeurs engagés sur piste ou en rallye. Ce volant centralise les informations et réglages utiles au pilote. DashEditor permet de créer l’affichage à partir de zéro ou d’adapter une configuration existante aux besoins du véhicule.
Le GT-RE associe deux palettes, huit boutons et quatre sélecteurs rotatifs. Le pilote peut ainsi répartir les réglages de façon claire selon les fonctions définies dans le projet. Cette organisation regroupe les commandes utiles autour du cerceau pour limiter les équipements déportés dans l’habitacle.
Les huit boutons facilitent la répartition des commandes. L’écran central et les dix LED de régime donnent au pilote un accès direct aux informations prioritaires. Avec DashEditor, l’intégrateur peut organiser les pages, adapter une configuration existante et faire évoluer la présentation au fil des besoins de l’équipe.
Points clés
- Cerceau de 33 cm adapté aux applications de piste et de rallye.
- Deux palettes et quatre sélecteurs rotatifs pour regrouper les réglages du pilote.
- Huit boutons pour centraliser les commandes utiles.
- Quatre sélecteurs rotatifs à 10 positions.
- Écran de 4,3 pouces et 10 LED de régime.
- Affichage personnalisable avec DashEditor, à partir d’une configuration vierge ou existante.
Caractéristiques techniques et intégration
Le GT-RE centralise ses interfaces sur le connecteur J1 PT451 07YS 12-10 P50. XAP facilite la personnalisation de l’affichage avec DashEditor ; l’intégrateur peut ensuite adapter le raccordement à l’alimentation, au CAN et aux signaux radio prévus par l’architecture du véhicule.
Intégration
Le brochage ci-dessous identifie chaque liaison physique du connecteur J1. Avant l’installation, validez la tension d’alimentation, le câblage, les protections, la terminaison et le débit CAN, les caractéristiques des signaux radio, le faisceau USB, le montage mécanique et la compatibilité des équipements raccordés.
| Caractéristique | Valeur |
|---|---|
| Écran | 4,3 pouces |
| Palettes | 2 palettes |
| Boutons-poussoirs | 8 boutons |
| Sélecteurs rotatifs | 4 sélecteurs 10 positions |
| LED de régime | 10 |
| Interfaces du connecteur J1 | Alimentation, CAN, USB, signaux radio et masses |
| Logiciel de configuration | DashEditor : création d’une configuration d’écran à partir de zéro ou adaptation d’une configuration existante |
| Alimentation | 8,5 à 18,5 V |
| Plage de température | −20 °C à 80 °C |
| Caractéristique | Valeur |
|---|---|
| Diamètre du cerceau | 33 cm |
| Applications citées | Piste et rallye, notamment Alpine Cup et Alpine Rallye |
| Connecteur | J1 — PT451 07YS 12-10 P50 |
| Face avant | Entièrement fabriquée par XAP ; personnalisation par gravure laser d’un logo ou d’une image |
| Broche | Signal |
|---|---|
| 1 | Alimentation |
| 2 | CAN_H |
| 3 | CAN_L |
| 4 | USB_EXT_VBUS |
| 5 | RADIO_1 |
| 6 | RADIO_2 |
| 7 | USB_EXT_DP |
| 8 | USB_EXT_DM |
| 9 | USB_EXT_GND |
| 10 | GND |
| Référence | Désignation |
|---|---|
| PF0589 | Volant GT-RE — 2 palettes, 8 boutons et 4 sélecteurs rotatifs |
Documentation
Fiche technique disponible sur demande auprès de XAP.
