VOLANT RALLYE GT RX - 2 PALETTES 7 BOUTONS

Name: VOLANT RALLYE GT RX - 2 PALETTES 7 BOUTONS
Brand: XAP TECHNOLOGY
SKU: PF0591

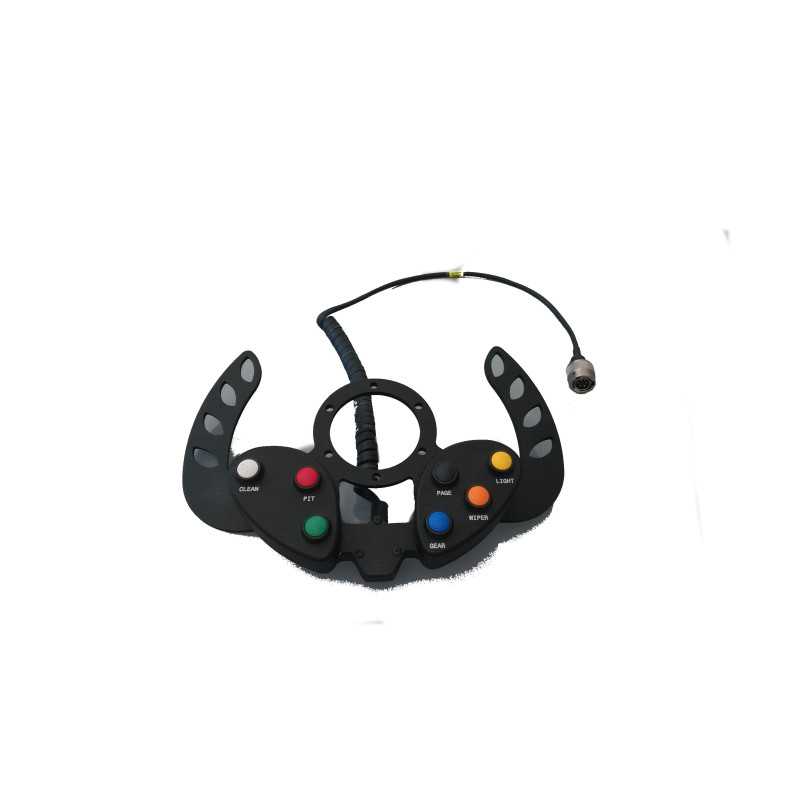

Volant GT-Rx XAP Technology – commandes CAN dédiées à la Clio 98

Le volant GT-Rx XAP Technology regroupe les commandes essentielles d’une Clio 98 de compétition. Ses sept boutons permettent au pilote de gérer l’éclairage, l’essuie-glace, le lave-glace, le changement de page, le limiteur de vitesse et la sélection des rapports. Le GT-Rx centralise ainsi les actions nécessaires en piste et les transmet au moyen d’un protocole CAN figé, adapté à la configuration documentée.

La disposition différencie chaque commande par son libellé et sa couleur afin de faciliter son identification. L’état de chaque bouton — appuyé ou relâché — est transmis par CAN selon des comportements prédéfinis. Un septième poussoir libre reste hors CAN ; après un câblage adapté, l’intégrateur peut l’affecter à une fonction telle que la radio, le déclenchement d’un ventilateur Sirocco ou l’activation d’une pompe à eau pour le pilote.

Le GT-Rx peut recevoir deux palettes optionnelles : la palette droite commande la montée des rapports et la palette gauche la descente. Leur détection à effet Hall évite le contact mécanique au niveau de la mesure. Le document projet précise également les combinaisons utilisées pour sélectionner la première, le point mort et la marche arrière sur l’application concernée.

Points clés

Volant SABELT de 330 mm équipé d’un panneau de commandes XAP.
Sept poussoirs en façade : six commandes CAN et un poussoir libre hors CAN.
Protocole CAN figé.
Deux palettes optionnelles à effet Hall pour la montée et la descente des rapports.
Plage d’alimentation de 6 à 26 V.
Connecteur Souriau UT0W-0-10-6SH6.

Caractéristiques techniques et intégration

Le GT-Rx s’intègre à l’architecture électrique au moyen d’une alimentation 6–26 V et d’un bus CAN.

Intégration

Le volant transmet par CAN les actions des commandes LIGHT, GEAR, PAGE, PIT, WIPER et CLEAN.

Caractéristiques techniques
Caractéristique	Valeur
Tension d’alimentation	6 à 26 V
Communication	CAN, protocole figé
Commandes en façade	7 poussoirs : LIGHT, GEAR, PAGE, PIT, commande libre, WIPER et CLEAN
Palettes	2 palettes optionnelles à effet Hall : droite/UP et gauche/DOWN
Connecteur	Souriau UT0W-0-10-6SH6, 6 broches

Commandes et protocole CAN figé
Commande	Couleur	Communication	Comportement documenté
LIGHT	Jaune	CAN	Appui court : appel de phare ou commande des feux de croisement selon l’architecture. Premier appui long : allumage des feux de route ou des projecteurs avec les feux de position arrière. Deuxième appui long : extinction avec les feux de position arrière.
GEAR	Bleu	CAN	Commande associée aux séquences de sélection de la première, du point mort et de la marche arrière détaillées ci-dessous.
PAGE	Noir	CAN	Un appui passe à la page suivante du tableau de bord.
PIT	Rouge	CAN	Un appui active le limiteur de vitesse ; l’appui suivant le désactive.
Commande libre	Vert	Hors CAN, non raccordée	Contact actif pendant l’appui ; après un câblage adapté, cette commande peut notamment servir à la radio, au déclenchement d’un ventilateur Sirocco ou à l’activation d’une pompe à eau pour le pilote.
WIPER	Orange	CAN	Appui court : un aller-retour puis retour en position 0. Premier appui long : fonctionnement permanent à vitesse maximale. Deuxième appui long : arrêt et retour en position 0.
CLEAN	Blanc	CAN	Pendant l’appui, l’essuie-glace et le lave-glace fonctionnent ensemble. Au relâchement, l’essuie-glace revient en position 0.

Séquences de sélection des rapports avec les palettes optionnelles (spécifiques à la Clio 98)
Transition	Action documentée
R → N	GEAR, déverrouillage du solénoïde de marche arrière, puis UP
N → 1	GEAR + UP
1 → N	GEAR + DOWN
N → R	GEAR, déverrouillage du solénoïde de marche arrière, DOWN et vitesse égale à 0

Pour ces quatre séquences, le pilote doit débrayer : le document ne prévoit aucun pilotage électronique de l’embrayage. En mode de sélection manuelle, la même stratégie remplace l’action des palettes par celle du levier de vitesses.

Brochage du connecteur principal

Le schéma fourni identifie le connecteur C3 Souriau UT0W-0-10-6SH6. Le repère d’alimentation y est nommé « +12 Volts PIS VBatt » ; la plage de fonctionnement communiquée pour le produit est de 6 à 26 V.
