CARTE ELECTRONIQUE CIRCUIT PRECHARGE
Inscrivez-vous/connectez-vous pour voir nos tarifs

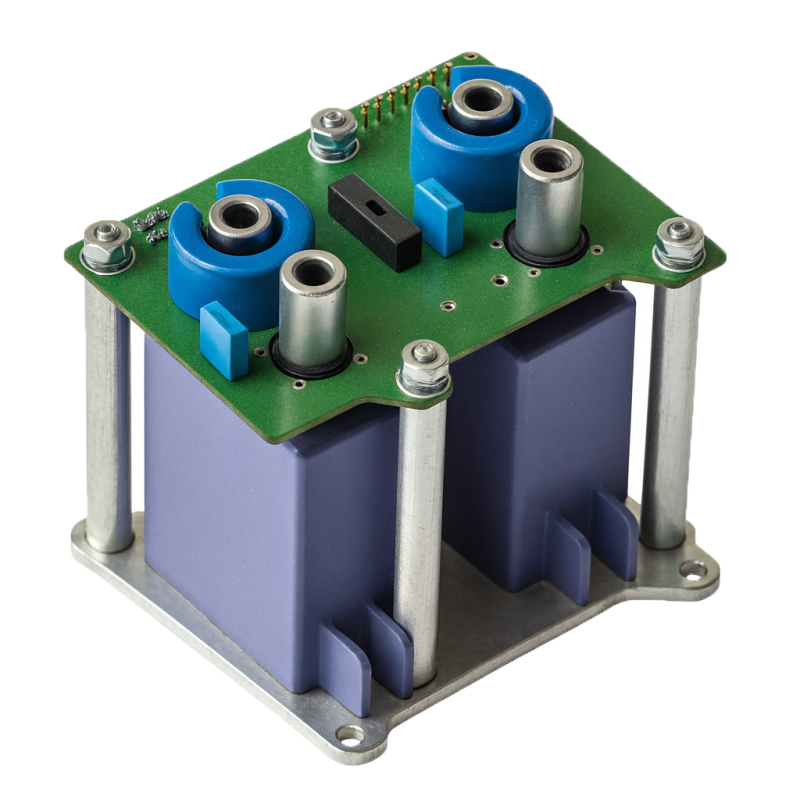

Carte Circuit de Précharge XAP
La carte électronique de précharge XAP est un sous-système intelligent conçu pour sécuriser la mise sous tension des architectures haute tension jusqu'à 900 VDC. En contrôlant le courant d'appel lors de la charge des condensateurs et des bus DC, elle protège les relais, contacteurs, onduleurs et composants de puissance contre les contraintes électriques, tout en améliorant la fiabilité globale du système.
Contrôlez le courant d'appel. Protégez votre système.
Une mise sous tension maîtrisée pour les architectures haute tension
La carte électronique de précharge XAP assure une montée en énergie progressive et sécurisée des systèmes haute tension. Lors de l'activation d'un circuit HV, elle contrôle précisément le courant d'appel afin d'éviter les pics de courant susceptibles d'endommager les composants critiques de puissance.
Conçue pour les applications automobiles, motorsport, industrielles et de conversion électrique, elle garantit une phase de précharge fiable avant le passage à pleine puissance.
Protection avancée des composants de puissance
Grâce à sa logique de précharge et à sa surveillance continue des paramètres électriques, la carte contribue à prolonger la durée de vie des équipements haute tension :
- Relais de puissance
- Contacteurs HV
- Condensateurs de liaison DC (DC-Link)
- Onduleurs et convertisseurs de puissance
- Systèmes de stockage d'énergie
Une architecture intelligente et modulaire
La carte peut être utilisée de manière autonome dans un boîtier électrique ou un banc d'essai, ou intégrée au sein de l'architecture Smart Relay 500 de XAP.
Elle offre :
- Gestion automatique de la séquence de précharge en 5 étapes
- Mesure du courant par capteur à effet Hall
- Mesure de tension par capteurs à effet Hall
- Supervision numérique via le contrôleur Relay 500
- Retour diagnostic et traçabilité des données
- Compatibilité avec l'écosystème XAP BMU, BMS, Relay 500 et NT-Logger
Fiabilité et sécurité pour les environnements exigeants
Développée pour les systèmes embarqués haute tension, la carte de précharge bénéficie d'une isolation galvanique renforcée et d'une conception répondant aux exigences ISO 26262 ASIL-B au niveau sous-système.
- Tension nominale jusqu'à 900 VDC
- Courant de précharge typique : 50 A
- Isolation 3000 VDC
- Température de fonctionnement : -40 °C à +85 °C
- Protections intégrées par diodes, filtres RC et condensateurs de découplage
