CARTE ELECTRONIQUE REVEIL RELAIS

WAKE-110 — actionner des relais par CAN

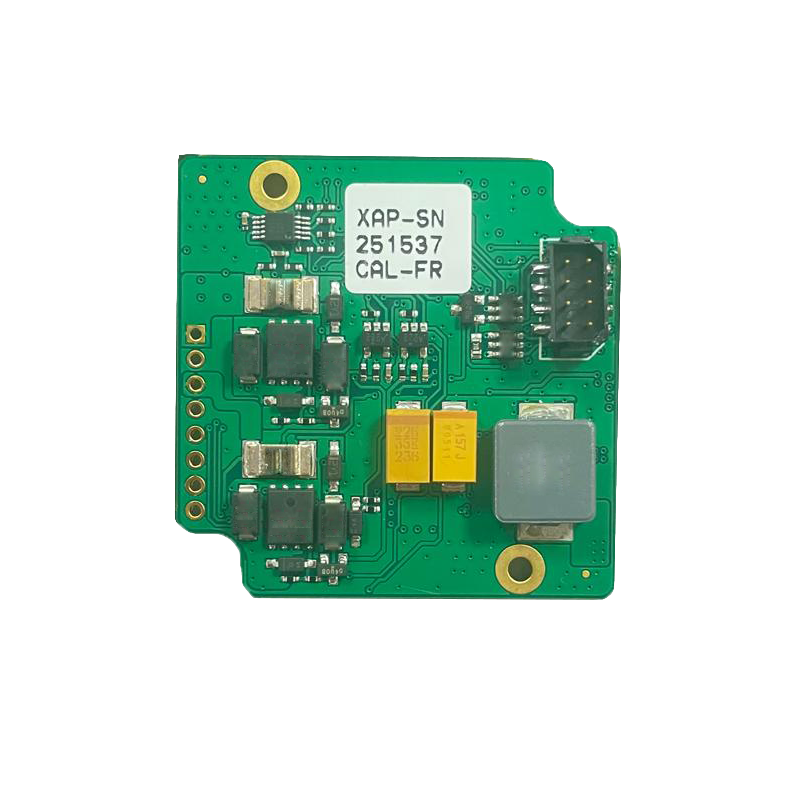

Le WAKE-110 de XAP Technology est une carte électronique conçue pour les systèmes autonomes ou alimentés par une source limitée. Il place l’électronique en veille afin de réduire sa consommation, puis réveille le système par message CAN ou par bouton. Ses trois sorties high-side permettent de rétablir les alimentations nécessaires, avec un temps de réveil annoncé de 50 ms.

Le WAKE-110 aide l’intégrateur à définir quand l’installation doit rester active ou passer en veille. Cette gestion ciblée convient aux architectures qui doivent préserver leur réserve d’énergie entre deux périodes d’utilisation, sans imposer une remise sous tension manuelle de chaque équipement.

XAP Technology réunit électronique, mécanique et logiciel embarqué sur un même site afin d’accompagner l’intégration du module dans des projets de sport automobile, d’e-mobilité, d’aéronautique, de marine ou d’industrie avancée.

Points clés

• Réveil du système par message CAN ou commande numérique.
• Trois sorties high-side pour piloter les alimentations du système.
• Consommation annoncée de 3 mA en veille et de 30 mA à l’état réveillé.
• Temps de réveil annoncé de 50 ms.
• Format compact de 45 × 45 mm pour un poids annoncé de 50 g.

Caractéristiques techniques et intégration

Le WAKE-110 s’intègre au réseau CAN et accepte également une commande de réveil par bouton. Le connecteur J1 regroupe l’entrée d’alimentation, le bus CAN, la commande de réveil et les trois sorties d’alimentation. XAP peut accompagner la définition de la commande et du câblage adaptés à l’architecture du projet.

Intégration

L’intégrateur raccorde l’alimentation sur la broche 8, la masse sur la broche 7, les lignes CAN P et CAN N sur les broches 5 et 6, puis affecte les trois sorties high-side aux équipements à réveiller. La broche 4 reçoit la commande numérique de réveil. La plage d’alimentation est de 8 à 27 V.

Documentation

Consulter la fiche technique officielle de la Wake-110.
