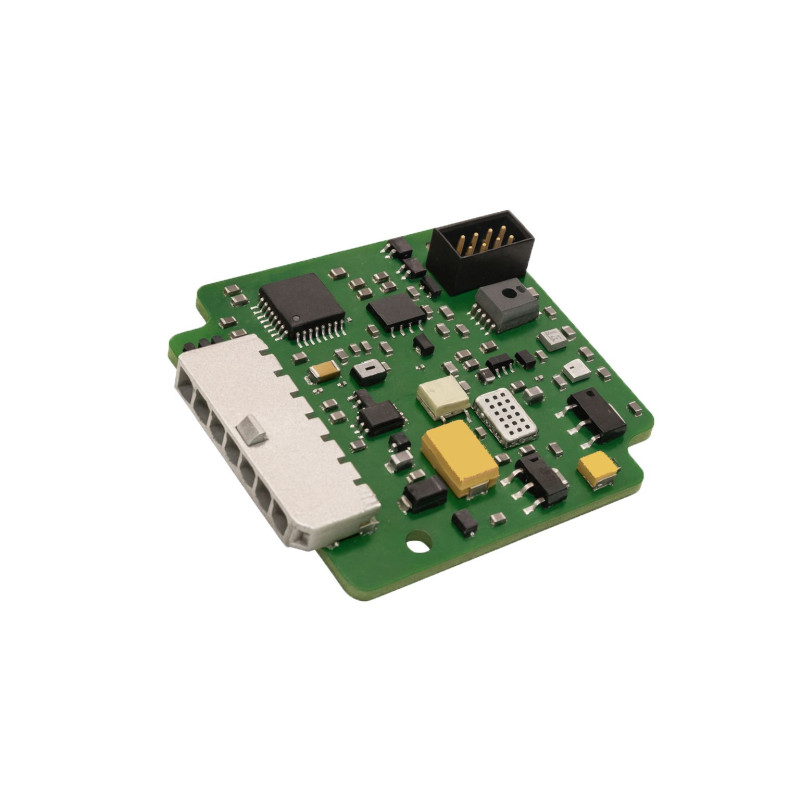

CARTE ELECTRONIQUE BATTSAFE

BATTSAFE — surveillance environnementale prédictive des batteries

La BATTSAFE de XAP Technology est une carte électronique de surveillance environnementale destinée aux enceintes de batterie pour la mobilité électrique, les prototypes haute performance et les applications industrielles. Elle réunit la mesure de plusieurs gaz, de la température, de l’humidité et de la pression afin d’identifier au plus tôt une dérive atmosphérique. Son intelligence embarquée et sa communication CAN/CAN-FD facilitent son intégration dans une architecture de gestion et d’acquisition XAP.

Installée dans l’enceinte de la batterie, la BATTSAFE suit simultanément l’hydrogène (H₂), le dioxyde de carbone (CO₂), les composés organiques volatils (COV), l’éthanol, la température, l’humidité relative et la pression. Cette approche multicritère donne au système de contrôle une vision plus complète de l’environnement interne qu’une mesure limitée à un seul gaz.

Les algorithmes adaptatifs de la BATTSAFE analysent les tendances atmosphériques et permettent de déclencher des alertes précoces avant le dépassement des seuils configurés. XAP peut ainsi adapter les seuils de sécurité à la chimie de la batterie et aux exigences du projet. La carte convient aussi bien à une architecture de prototype qu’à une démarche d’industrialisation.

La diffusion native des données en CAN ou CAN-FD, au format DBC, simplifie le raccordement aux BMU, BMS, onduleurs et systèmes d’acquisition XAP. Lorsque la BMU maintient son alimentation, la BATTSAFE peut poursuivre la surveillance de l’enceinte même lorsque le véhicule ou le système principal est arrêté.

Points clés

• Surveillance multicritère de H₂, CO₂, COV, éthanol, température, humidité et pression.
• Analyse adaptative des tendances pour produire des alertes précoces.
• Diffusion native des données en CAN et CAN-FD, au format DBC.
• Intégration prévue avec les architectures XAP BMU/BMS, les onduleurs et les systèmes d’acquisition.
• Seuils configurables pour adapter la supervision à la chimie de batterie et au projet.
• Format compact de 110 × 75 × 25 mm et poids inférieur à 150 g.

Caractéristiques techniques et intégration

La BATTSAFE s’intègre à une architecture basse tension alimentée en 9–15 V DC. XAP facilite l’exploitation des mesures grâce à la diffusion des données en CAN/CAN-FD au format DBC et à la compatibilité annoncée avec ses BMU et BMS. L’intégrateur doit définir l’alimentation permanente éventuelle, le montage dans l’enceinte et les seuils d’alerte en fonction de l’architecture finale.

Intégration

La carte consomme au maximum 130 mA et transmet ses données jusqu’à 10 Hz. Son bus CAN isolé permet de l’associer à une BMU ou un BMS XAP. Pour assurer une surveillance continue lorsque le véhicule est arrêté, l’architecture doit maintenir l’alimentation de la BATTSAFE par la BMU. Le format DBC facilite l’exploitation des mesures dans le système de contrôle ou d’acquisition.

Documentation

Consulter la fiche technique officielle de la BATTSAFE.
