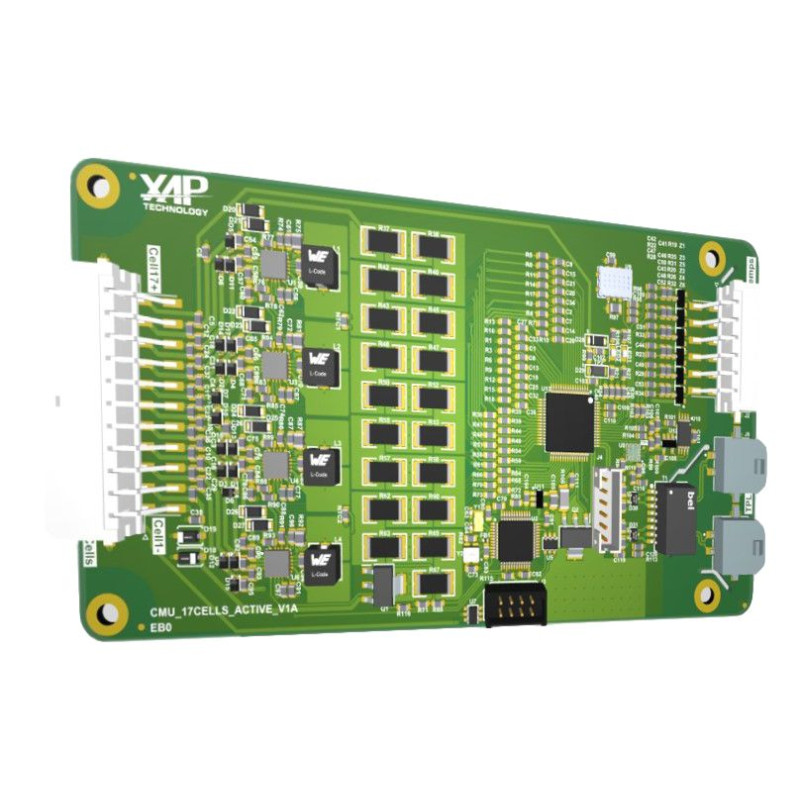

CARTE CMU-117

CMU-117 Active — équilibrage actif bidirectionnel de 17 cellules

La CMU-117 Active de XAP Technology est une unité de surveillance et d’équilibrage actif bidirectionnel pour 17 cellules, conçue pour les intégrateurs de batteries automobiles et industrielles. Elle mesure les tensions des cellules, surveille les températures et transfère l’énergie entre les cellules au lieu de la dissiper sous forme de chaleur. Son architecture modulaire, sa communication isolée et ses fonctions de diagnostic facilitent la construction de packs évolutifs, depuis 48 V jusqu’aux architectures haute tension annoncées à 800 V.

La CMU-117 Active s’appuie sur des convertisseurs DC/DC bidirectionnels capables de transférer jusqu’à 4 A par cellule en charge ou en décharge. Cette gestion locale vise à rapprocher les niveaux de charge, à maximiser l’énergie utilisable, à réduire le temps de charge et à limiter les pertes thermiques associées à un équilibrage dissipatif. Le microcontrôleur intégré pilote les boucles d’acquisition et d’équilibrage en temps réel.

Chaque CMU surveille 17 voies indépendantes et transmet ses données au BMU. L’identification automatique et l’adressage dynamique simplifient l’organisation de plusieurs unités dans un même pack et facilitent la reconfiguration sur le terrain.

Applications

La CMU-117 Active s’intègre aux systèmes de gestion de batterie destinés aux environnements automobiles et industriels. Son approche modulaire couvre les batteries compactes de 48 V et les architectures haute tension jusqu’à 800 V, selon la configuration complète du pack et du BMU.

Points clés

• Surveillance indépendante de 17 cellules sur une plage de 0 à 5 V par cellule, avec une précision annoncée de ±2 mV.
• Équilibrage actif bidirectionnel jusqu’à 4 A par cellule au moyen de convertisseurs DC/DC.
• Suivi thermique par 6 entrées NTC externes et 2 capteurs internes.
• Communication par un bus TPL isolé avec contrôle CRC 16 bits et temporisateur watchdog.
• Architecture modulaire, identification automatique et mémoire de 512 kB pour la traçabilité.

Caractéristiques techniques et intégration

La CMU-117 Active prend en charge l’acquisition des tensions et des températures, l’équilibrage actif local et la transmission des données vers le BMU. XAP facilite la construction d’une architecture modulaire grâce à l’adressage dynamique, à la communication isolée et aux diagnostics intégrés.

Intégration

L’intégrateur raccorde les 17 voies de mesure des cellules, jusqu’à 6 sondes NTC externes, l’entrée DC BUS et le bus TPL isolé. Une unité accepte une plage de 0 à 5 V par cellule et une tension totale annoncée de 60 V ; l’architecture complète peut évoluer jusqu’à 800 V avec plusieurs unités.

Documentation

Télécharger la fiche technique officielle de la CMU-117.
