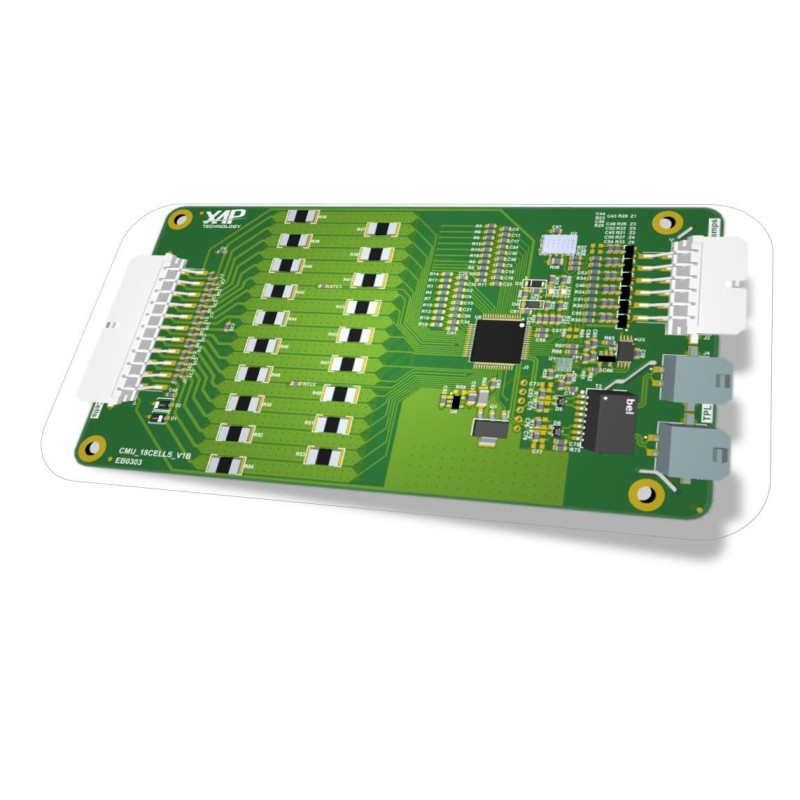

CARTE CMU-118

CMU-118 – surveillance et équilibrage précis de 18 cellules

Le CMU-118 de XAP Technology est une unité de surveillance de cellules destinée aux batteries des applications industrielles et marines ainsi qu’aux véhicules électrifiés. Il mesure la tension de 18 cellules et surveille huit points de température afin d’aider le système de gestion de batterie à maintenir un pack homogène. Son équilibrage passif, ses diagnostics intégrés et sa liaison TPL isolée facilitent la construction d’une architecture modulaire, du pack 48 V aux systèmes multi-modules jusqu’à 800 V.

Chaque CMU-118 assure localement l’acquisition, l’équilibrage et le diagnostic, puis transmet les données au BMU. Cette organisation permet d’adapter le nombre d’unités à l’architecture du pack sans modifier le matériel de la CMU. XAP accompagne ainsi les projets de batteries industrielles, de rétrofit, d’applications marines et de véhicules utilitaires avec une solution compacte et évolutive.

Le CMU-118 mesure chaque cellule sur une plage de 0 à 5 V avec un convertisseur analogique-numérique 16 bits. Six entrées pour sondes NTC externes complètent deux capteurs internes pour suivre la température des blocs de cellules et du circuit imprimé. L’équilibrage résistif passif décharge de manière sélective et séquentielle les cellules dont la tension est la plus élevée.

Points clés

• Surveillance de 18 tensions de cellule avec une précision indiquée de ±2 mV.
• Six entrées NTC externes et deux capteurs de température internes.
• Équilibrage passif sélectif avec un objectif d’écart inférieur à 1 mV entre les cellules.
• Bus TPL isolé avec contrôle CRC et watchdog.
• Architecture multi-modules prévue pour des systèmes haute tension jusqu’à 800 V.
• Identification, paramètres d’étalonnage et journaux d’événements conservés en EEPROM.

Caractéristiques techniques et intégration

Le CMU-118 s’intègre comme unité de surveillance locale au sein d’un système de gestion de batterie piloté par un BMU. XAP peut accompagner la définition de l’architecture, du raccordement et de la configuration. L’installateur doit dimensionner le nombre de modules et valider l’alimentation, l’isolation, les protections ainsi que les liaisons de communication à partir de la documentation finale du système.

Intégration

La carte est alimentée par la batterie qu’elle supervise et communique au moyen d’un bus TPL isolé. Le CMU-118 intègre une détection de fil ouvert ainsi qu’une protection contre les décharges électrostatiques et les surtensions transitoires. À la mise sous tension, l’autotest, le CRC, le watchdog et les indicateurs de défaut contribuent au diagnostic du système.

Documentation

Consulter la fiche technique officielle de la CMU-118.
