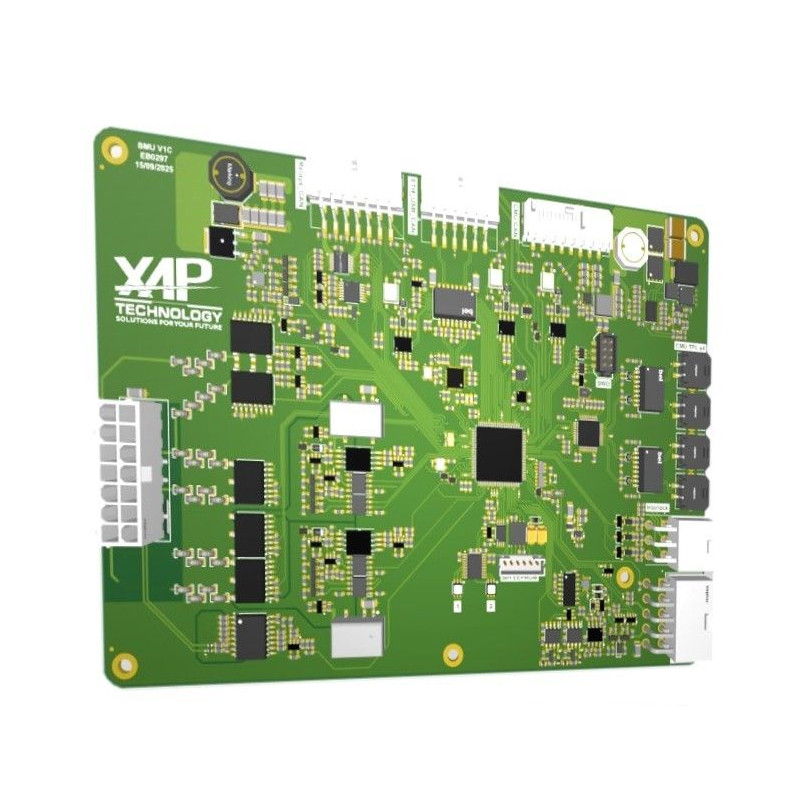

CARTE BMU-110

BMU-110 — supervision centralisée des batteries haute tension

Le BMU-110 de XAP Technology est l’unité maîtresse d’un système de gestion de batterie haute tension conçu pour les projets de rétrofit électrique, de sport automobile et de stockage stationnaire. Il centralise la surveillance du pack, pilote les contacteurs et la précharge, calcule les états de charge, d’énergie, de puissance et de santé, et coordonne la gestion thermique. Son architecture maître-esclaves facilite l’adaptation à des packs complexes jusqu’à 900 V.

Le BMU-110 rassemble les fonctions de décision du pack au sein d’une plateforme modulaire. Il exploite les données des unités de surveillance de cellules (CMU), suit la haute tension et le courant, puis transmet par CAN les limites de charge et de décharge calculées en temps réel. Cette approche aide les intégrateurs à construire une architecture cohérente, depuis la surveillance des cellules jusqu’au dialogue avec l’onduleur et le véhicule.

XAP Technology destine cette solution aux architectures de batteries de traction, aux conversions électriques, aux applications de compétition et aux installations de stockage stationnaire. Le BMU-110 prend en charge le contrôle en boucle fermée des pompes, vannes, ventilateurs et réchauffeurs afin d’intégrer la gestion thermique au pilotage global du pack.

L’écosystème peut évoluer avec une carte relais XAP, des capteurs de température et d’hydrogène, ainsi qu’un NT-Logger ou un module 4G pour une télémétrie externe. XAP peut définir, en fonction du projet, les CMU, les capteurs, la connectique et la configuration CAN/DBC.

Points clés

• Supervision centralisée de packs haute tension jusqu’à 900 V.
• Mesure du courant continu jusqu’à ±500 A avec double voie et contrôle dynamique de cohérence.
• Calcul en temps réel du SoC, SoE, SoP et SoH selon un modèle électrothermique.
• Pilotage de deux contacteurs 500 A, de la précharge, de l’interverrouillage haute tension et de la gestion thermique.
• Interfaces CAN-FD, USB, Ethernet et liaisons dédiées aux CMU.
• Journalisation persistante des événements haute tension avec horodatage et contrôle CRC.

Caractéristiques techniques et intégration

Le BMU-110 s’intègre comme contrôleur maître de la batterie. Il reçoit les informations des CMU et des capteurs, commande les organes haute tension et publie les limites de fonctionnement vers les autres calculateurs. XAP peut aider l’intégrateur à définir les interfaces, la configuration CAN/DBC et les extensions nécessaires à l’architecture du véhicule ou de l’installation.

Intégration

Le BMU-110 accepte une alimentation logique isolée de 7 à 75 V DC avec protection contre l’inversion de polarité. Il sépare les domaines de communication véhicule et batterie sur CAN-FD et propose des liaisons USB pour la maintenance et la mise à jour du micrologiciel, ainsi qu’Ethernet pour le diagnostic. Les interfaces TPL assurent la liaison avec les CMU.

Une séquence de précharge automatisée avec limitation de courant permet de sécuriser la mise sous tension des packs. Une carte relais XAP permet d’étendre cette architecture selon les besoins du projet. Les entrées de sécurité prennent en charge l’arrêt d’urgence, le verrouillage haute tension et les capteurs de capot.

Références XAP

Documentation

Consulter la fiche technique officielle du BMU-110.
