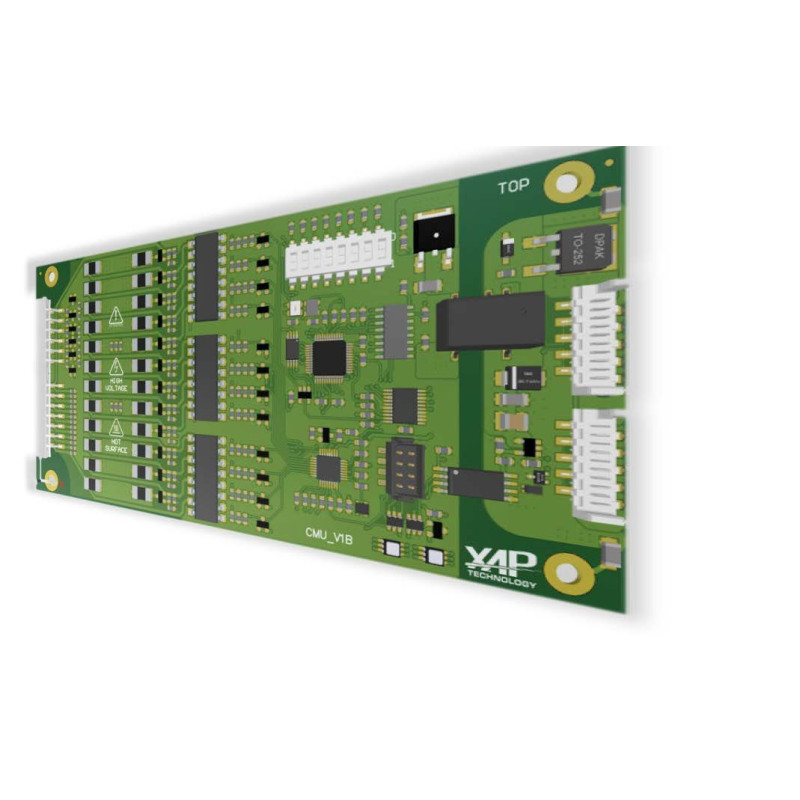

CARTE CMU-112

CMU-112 — surveillance précise et équilibrage de 12 cellules

La CMU-112 de XAP Technology est une unité de surveillance et d’équilibrage conçue pour les architectures de batteries automobiles et industrielles. Elle mesure 12 tensions de cellule, suit jusqu’à huit températures et transmet les données au BMU par un bus CAN isolé. Sa conception modulaire permet aux intégrateurs de construire aussi bien un pack 48 V qu’une architecture haute tension jusqu’à 800 V, sans modification matérielle de la CMU.

La CMU-112 associe des voies de mesure filtrées et suréchantillonnées à une précision annoncée de ±1 mV. Son équilibrage passif décharge séquentiellement les cellules dont la tension est la plus élevée, avec une cible de différence inférieure à 25 mV entre les cellules. Le microcontrôleur coordonne les mesures, la détection de défauts, l’équilibrage et la communication.

Chaque unité fonctionne de manière autonome au sein de l’architecture BMS XAP. L’identification automatique et l’adressage dynamique facilitent le câblage et la reconfiguration sur le terrain, tandis que la mémoire intégrée conserve les informations nécessaires à la traçabilité, notamment le numéro de série, les paramètres d’étalonnage et l’identifiant du firmware.

La séparation galvanique annoncée de 3 000 V entre le domaine des cellules, la logique et le bus CAN contribue à maîtriser l’intégration électrique. XAP complète cette architecture avec des protections contre l’inversion de polarité, les décharges électrostatiques, les surtensions et les ruptures de liaison de cellule.

Applications

La CMU-112 s’intègre aux systèmes de gestion de batterie modulaires destinés aux environnements automobiles et industriels, des packs 48 V aux architectures haute tension jusqu’à 800 V.

Points clés

• Surveillance de 12 cellules, de 0 à 5 V par voie, avec une précision annoncée de ±1 mV.
• Suivi de température par 6 sondes NTC externes et 2 capteurs internes.
• Équilibrage passif par résistance d’environ 4,7 Ω / 3 W par cellule.
• Communication par un bus CAN isolé et identification automatique par EEPROM.
• Architecture modulaire utilisable pour des systèmes de 48 V à 800 V sans modification matérielle de la CMU.

Caractéristiques techniques et intégration

La CMU-112 s’intègre comme unité de surveillance de cellules dans l’architecture BMS XAP. Elle reçoit une alimentation continue de 12 à 17 V depuis le BMU et communique au moyen d’un bus CAN isolé. L’identification en EEPROM et l’adressage dynamique permettent d’organiser plusieurs unités dans une architecture modulaire.

Intégration

L’intégrateur raccorde les 12 voies de tension, jusqu’à 6 sondes NTC externes, l’alimentation issue du BMU et le bus CAN selon la documentation système. La source ne fournit ni brochage ni référence de connecteur : XAP doit donc confirmer le câblage, les protections du pack, la terminaison CAN et la compatibilité avec le BMU avant l’installation finale.

Documentation

Consulter la fiche technique officielle du CMU-112.
