VOLANT MONOPLACE FORMULA V4S

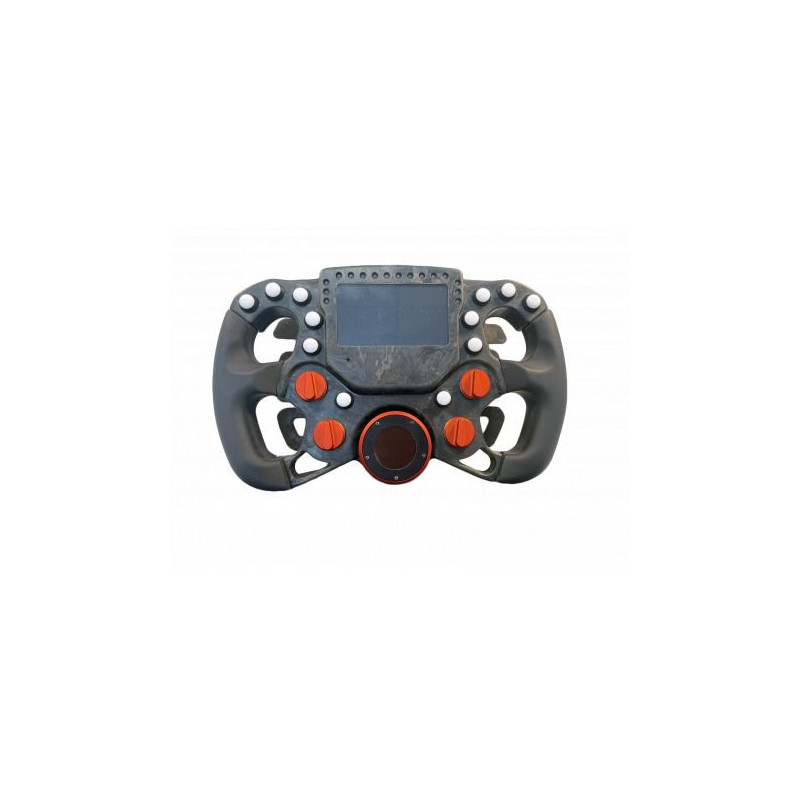

Volant Formula V4S (FOV4S) – deux écrans configurables pour piloter et surveiller la monoplace

Le volant Formula V4S (FOV4S) de XAP Technology réunit les commandes, les alertes et les données essentielles dans une interface conçue pour les équipes de compétition. Son écran principal de 4,3 pouces et son écran central de 1,3 pouce facilitent l’accès aux informations et aux réglages du véhicule. Son architecture électronique répartie, ses commandes à effet Hall et sa configuration évolutive aident chaque équipe à adapter le volant à son projet.

Le FOV4S offre jusqu’à 60 pages d’affichage entièrement configurables. Les 16 LED RGB peuvent signaler le régime moteur ou des alertes, tandis que les bandeaux et avertissements affichés restent configurables. Une bague rotative centrale à 18 positions entoure le second écran, ce qui permet à l’équipe d’affecter une commande de réglage et d’afficher l’information associée au plus près de la main du pilote.

XAP réalise la face avant, la face arrière et les poignées en carbone forgé, avec une conception et un forgeage effectués en interne. Les six palettes et les quatre sélecteurs rotatifs utilisent une technologie sans contact à effet Hall, qui limite l’usure liée aux contacts mécaniques et favorise la répétabilité des commandes. Les 12 boutons-poussoirs éclairés améliorent leur identification dans le cockpit.

Deux microcontrôleurs H7 et un processeur répartissent la charge de calcul pour les calculs avancés, les canaux mathématiques et les canaux virtuels. La communication CAN, l’import DBC et la configuration des écrans permettent d’intégrer le FOV4S dans une architecture électronique de compétition. XAP peut aussi accompagner la personnalisation de la face avant, la configuration logicielle, la connectique et le choix d’un système de quick release adapté au projet.

La licence DashEditor est proposée en option pour configurer les écrans et les pages d’affichage. XAP propose également, selon la version et le projet, l’acquisition de données au format CSV, une licence HID pour simulateur et une configuration logicielle préétablie ou spécifique.

Points clés

• Double affichage TFT lisible au soleil : 4,3 pouces et 1,3 pouce.
• Jusqu’à 60 pages d’affichage et 16 LED RGB entièrement configurables.
• Six palettes à effet Hall, quatre sélecteurs rotatifs à 10 positions et une bague centrale à 18 positions.
• Structure et poignées en carbone forgé, conçues et forgées en interne par XAP.
• Deux microcontrôleurs H7 et un processeur pour répartir les fonctions de calcul.

Caractéristiques techniques et intégration

Le FOV4S s’alimente de 8 à 70 V et communique sur un réseau CAN 2.0b ou CAN FD. XAP facilite l’intégration grâce à l’import DBC et aux possibilités de configuration sur mesure. L’installateur doit confirmer le connecteur, le quick release, la terminaison CAN, les protections et le câblage correspondant au véhicule avant la mise sous tension.

Intégration

Le volant accepte un connecteur central ou déporté et reste compatible avec la plupart des systèmes de quick release disponibles sur le marché, sous réserve de valider l’interface mécanique et électrique retenue. XAP peut préparer une configuration logicielle adaptée au projet et proposer les licences nécessaires.

Documentation

Consulter la fiche technique officielle du volant FOV4S.
