RTCM-231 GESTIONNAIRE DE PUISSANCE, DE PROTECTION ET DE COMMANDE - OPTION DIGITALE

RTCM — distribution électrique configurable et diagnostic des circuits

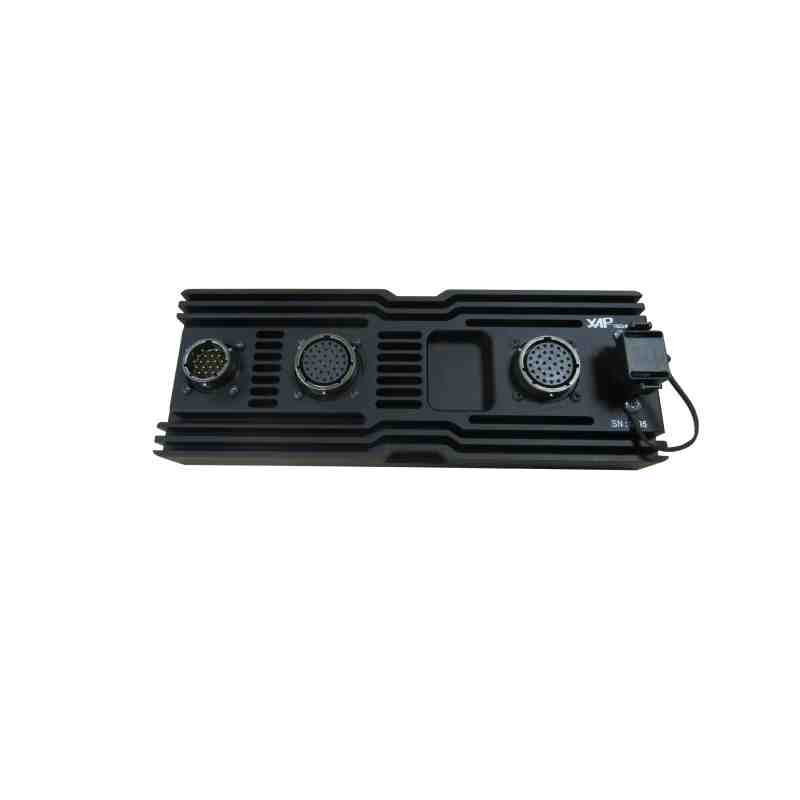

La RTCM de XAP Technology est une power box destinée aux architectures électriques de véhicules de compétition et aux projets électroniques exigeants. Elle remplace les relais et fusibles conventionnels par des sorties protégées et configurables, afin de simplifier le faisceau, d’en réduire la masse et de faciliter le diagnostic. Le logiciel RTCM conf fourni permet d’adapter les seuils et le comportement de chaque sortie aux besoins du véhicule.

La RTCM protège individuellement les équipements raccordés grâce à des seuils de courant configurables. XAP peut ainsi adapter la logique de distribution aux pompes, ventilateurs, éclairages, calculateurs et autres consommateurs réellement présents dans l’architecture, sans imposer le fonctionnement figé d’un faisceau traditionnel.

Le logiciel PC RTCM conf permet notamment de régler le temps de masquage des surintensités, le courant maximal, le fonctionnement continu ou alterné, les commandes mémorisées ou temporisées et la stratégie de réarmement automatique après une surintensité. Le retour d’état et la mesure de consommation facilitent la recherche de panne et le suivi des circuits.

La communication CAN permet d’intégrer la RTCM aux équipements du véhicule et de constituer un réseau de plusieurs modules, en mode maître/esclave ou en fonctionnement indépendant. XAP peut accompagner la configuration, la connectique et la réalisation du faisceau afin d’adapter le produit à l’architecture du projet.

Points clés

  • Remplacement électronique des fusibles et relais avec protection individuelle des sorties.
  • Seuils et comportements configurables avec le logiciel RTCM conf fourni.
  • 12 sorties HP (jusqu’à 50 A) et 22 sorties MP (jusqu’à 25 A).
  • Diagnostic de l’état des sorties et de leur consommation.
  • Communication CAN et mise en réseau de plusieurs RTCM.
  • Boîtier en aluminium IP65 conçu pour les environnements soumis aux vibrations.

Caractéristiques techniques et intégration

La RTCM s’intègre au moyen de trois connecteurs militaires Amphenol. Le câblage doit respecter l’affectation physique ci-dessous, les courants admissibles du faisceau et les protections générales de l’installation. XAP peut fournir les connecteurs, adapter le faisceau et accompagner la configuration du réseau CAN et des stratégies de sortie.

Intégration

Le connecteur C1 regroupe l’alimentation de la batterie, les masses de puissance et la commande de relais externe. Les connecteurs C2 et C3 regroupent les sorties HP et MP, les dix entrées digitales, le bus CAN, les commandes de relais principal et l’entrée analogique. La RTCM gère également le relais principal de batterie.

Avant la mise sous tension, XAP recommande de valider le dimensionnement des conducteurs, la protection amont, la terminaison CAN, le brochage des équipements raccordés et la configuration RTCM conf. Cette description ne remplace pas le manuel d’installation ni la validation finale du faisceau.

Caractéristiques techniques
Caractéristique Valeur
Sorties HP 12 sorties ; de 15 à 50 A en crête ; 8 seuils
Sorties MP 22 sorties ; de 7,5 à 25 A en crête ; 8 seuils
Surveillance temporisée Programmable de 0,15 à 155 ms ; 4 seuils pour chaque sortie MP et HP
Communication 1 bus CAN
Entrées digitales 10 entrées digitales avec pull-up 5 V
Entrée analogique 1 entrée 0–5 V
Gestion du relais principal Oui ; relais principal de batterie jusqu’à 300 A et commande de coupure générale
Indice de protection IP65
Température de fonctionnement De −10 °C à 100 °C
Boîtier Aluminium massif
Logiciel de configuration RTCM conf fourni
Connecteurs du faisceau
Connecteur Référence Amphenol Nombre de broches
C1 451 06RT 14-19 S50 19
C2 451 06RT 18-32 P50 32
C3 451 06RT 18-32 PW50 32
Brochage C1 — 451 06RT 14-19 S50
Broche Signal Fonction
A 12V IN Alimentation depuis la batterie 12 V
B 12V IN Alimentation depuis la batterie 12 V
C 12V IN Alimentation depuis la batterie 12 V
D 12V IN Alimentation depuis la batterie 12 V
E 12V IN Alimentation depuis la batterie 12 V
F RELAY EXT Activation du relais externe vers GND
G 12V IN Alimentation depuis la batterie 12 V
H 12V IN Alimentation depuis la batterie 12 V
J 12V IN Alimentation depuis la batterie 12 V
K 12V IN Alimentation depuis la batterie 12 V
L 12V IN Alimentation depuis la batterie 12 V
M 12V IN Alimentation depuis la batterie 12 V
N 12V IN Alimentation depuis la batterie 12 V
P 12V IN Alimentation depuis la batterie 12 V
R 12V IN Alimentation depuis la batterie 12 V
S 12V IN Alimentation depuis la batterie 12 V
T 12V IN Alimentation depuis la batterie 12 V
U GND Masse
V GND Masse
Brochage C2 — 451 06RT 18-32 P50
Broche Signal Fonction
A MP11 Sortie MP11
B MP10 Sortie MP10
C MP09 Sortie MP09
D MP08 Sortie MP08
E MP07 Sortie MP07
F MP06 Sortie MP06
G MP05 Sortie MP05
H MP04 Sortie MP04
J MP03 Sortie MP03
K MP02 Sortie MP02
L MP14 Sortie MP14
M MP13 Sortie MP13
N MP12 Sortie MP12
P HP03 Sortie HP03
R HP03 Sortie HP03
S CMD IN 4 Entrée digitale 4, pull-up 5 V
T MP01 Sortie MP01
U CMD IN 7 Entrée digitale 7, pull-up 5 V
V HP02 Sortie HP02
W HP02 Sortie HP02
X CMD IN 3 Entrée digitale 3, pull-up 5 V
Y CMD IN 5 Entrée digitale 5, pull-up 5 V
Z CMD IN 1 Entrée digitale 1, pull-up 5 V
a MASTER OFF Commande impulsionnelle de coupure vers GND
b CAN 1 LOW CAN 1 Low
c CAN 1 HIGH CAN 1 High
d MASTER ON Commande impulsionnelle d’activation vers GND
e CMD IN 2 Entrée digitale 2, pull-up 5 V
f MP15 Sortie MP15
g HP01 Sortie HP01
h HP01 Sortie HP01
j CMD IN 6 Entrée digitale 6, pull-up 5 V
Brochage C3 — 451 06RT 18-32 PW50
Broche Signal Fonction
A AGND Masse analogique
B MP16 Sortie MP16
C HP11 Sortie HP11
D HP11 Sortie HP11
E HP10 Sortie HP10
F HP10 Sortie HP10
G HP09 Sortie HP09
H HP09 Sortie HP09
J HP05 Sortie HP05
K HP05 Sortie HP05
L HP06 Sortie HP06
M HP06 Sortie HP06
N HP07 Sortie HP07
P HP07 Sortie HP07
R HP08 Sortie HP08
S HP08 Sortie HP08
T MP17 Sortie MP17
U CMD IN 8 Entrée digitale 8, pull-up 5 V
V CMD IN 10 Entrée digitale 10, pull-up 5 V
W ANA Entrée analogique 0–5 V
X MP22 Sortie MP22
Y MP21 Sortie MP21
Z HP04 Sortie HP04
a HP04 Sortie HP04
b CMD IN 9 Entrée digitale 9, pull-up 5 V
c MP20 Sortie MP20
d MP19 Sortie MP19
e MP18 Sortie MP18
f HP12 Sortie HP12
g HP12 Sortie HP12
h HP12 Sortie HP12
j HP12 Sortie HP12
Références XAP
Référence Désignation
PF0570-A RTCM-231 — version entièrement digitale
PF0316-B RTCM-230 — 2 CAN

Documentation

Télécharger la fiche technique XAP de la plateforme RTCM. Pour la configuration finale et la validation du faisceau, contactez XAP Technology avec la référence PF0570-A et la version matérielle du produit.
