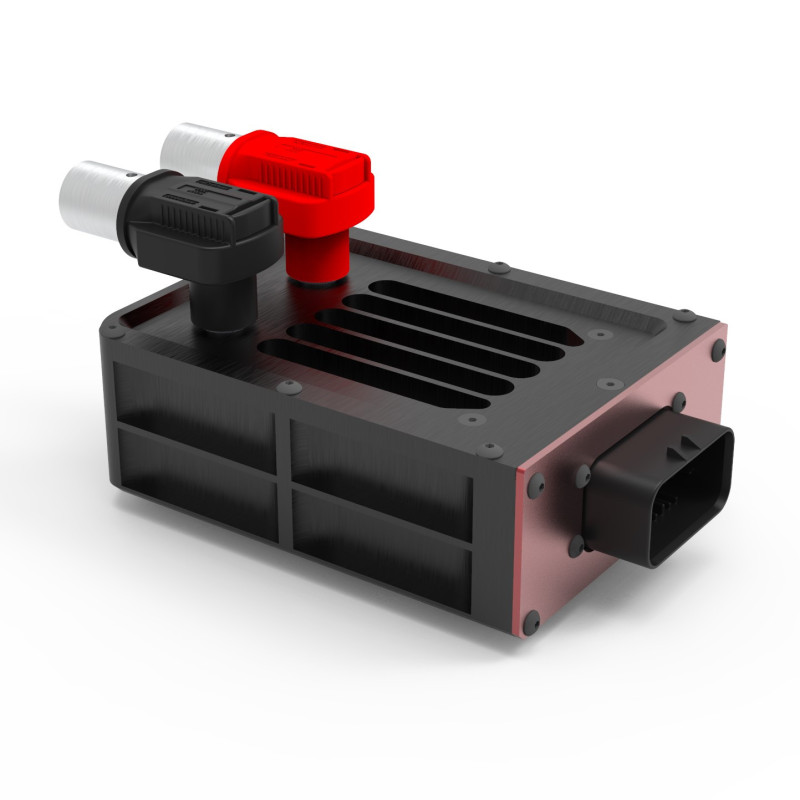

MPC HB 1/2 H-BRIDGE MODULE (6)

MPC 6PWM — commande de puissance PWM multivoltage

La MPC 6PWM de XAP Technology est un module de distribution électrique destiné aux architectures électriques embarquées en compétition automobile qui doivent piloter des charges de puissance à plusieurs niveaux de tension. Ses six sorties en demi-pont de 50 A, configurables en trois ponts complets, associent une commande PWM jusqu’à 20 kHz à un courant total maximal de 150 A. L’architecture MPC facilite ainsi la centralisation et l’évolution du système électrique.

La MPC 6PWM prend en charge une plage de tension de 12 à 75 V, la tension appliquée en entrée étant délivrée en sortie. Elle peut donc s’intégrer à des projets réunissant notamment des réseaux 12 V, 24 V et 48 V. Les alimentations logique et de puissance sont séparées afin de structurer l’architecture autour des fonctions de commande et des charges de puissance.

Chaque sortie peut fonctionner en demi-pont et deux sorties peuvent être associées pour constituer un pont complet de 50 A. Le module propose ainsi jusqu’à trois ponts complets. Le contrôleur central XAP (MPC CMD) de l’écosystème MPC permet d’intégrer le module au système électrique du projet.

Points clés

• Six sorties en demi-pont de 50 A, associables en trois ponts complets de 50 A.
• Commande PWM jusqu’à 20 kHz pour le pilotage précis de charges de puissance.
• Courant total maximal de 150 A.
• Architecture multivoltage de 12 à 75 V ; la tension d’entrée est la tension de sortie.
• Protection contre les surintensités sur toutes les sorties.

Caractéristiques techniques et intégration

Pour l’intégration, la MPC 6PWM regroupe les voies de puissance HP1 à HP6, l’alimentation de commande, la masse et le bus CAN sur le connecteur J7. XAP peut accompagner la configuration et le raccordement du module au sein de l’architecture MPC du projet.

Documentation

Consulter la fiche technique officielle de la MPC 6PWM.
