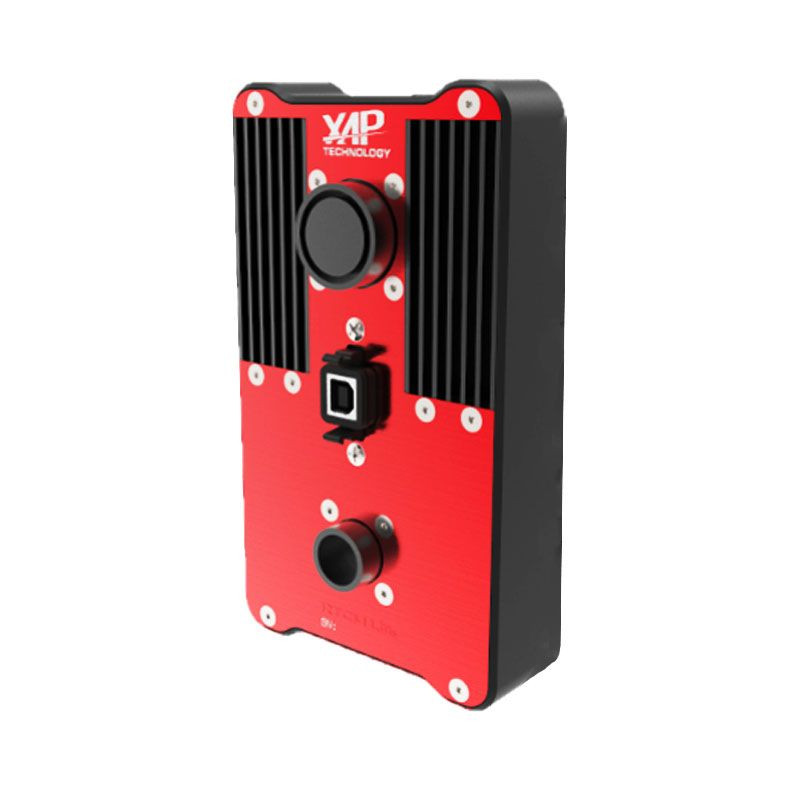

RTCX-120 GESTIONNAIRE DE PUISSANCE, DE PROTECTION ET DE COMMANDE

Powerbox RTCX-120 — distribution électrique configurable et protection intégrée

La Powerbox RTCX-120 de XAP Technology est un système de distribution électrique destiné aux véhicules de compétition et aux architectures embarquées exigeantes. Elle remplace les fusibles et relais conventionnels par des sorties électroniques protégées et configurables avec le logiciel RTCMconf fourni. L’utilisateur adapte les seuils de courant et les stratégies de commande à son projet, tout en bénéficiant du diagnostic d’état et de consommation des sorties.

La RTCX-120 simplifie la conception du faisceau et apporte de la flexibilité à l’architecture électrique. Elle peut commander notamment les essuie-glaces, l’éclairage, la pompe à carburant ou des fonctions de clignotement.

RTCMconf permet de régler les seuils de courant, la temporisation de surveillance, le fonctionnement continu ou alterné, la mémorisation ou le retard de commande ainsi que la stratégie de réarmement automatique après une surintensité. XAP peut accompagner l’intégration de la Powerbox avec ses afficheurs, systèmes d’acquisition, claviers multiplexés et volants par communication CAN, selon l’architecture du projet.

Pour les architectures distribuées, plusieurs unités RTCX peuvent communiquer sur le réseau CAN en mode maître/esclave ou fonctionner de manière indépendante. La RTCX-120 gère également le relais général de batterie.

Points clés

• Protection individuelle des sorties par seuils de courant configurables.
• Diagnostic de l’état et de la consommation des sorties.
• Paramétrage complet avec le logiciel PC RTCMconf fourni.
• Boîtier en aluminium, connectique militaire et indice de protection IP67.
• Gestion du relais général de batterie et de la coupure de sécurité.

Caractéristiques techniques et intégration

La RTCX-120 centralise la commande et la protection des équipements électriques. L’installateur configure chaque fonction dans RTCMconf, raccorde les commandes et les sorties aux connecteurs identifiés ci-dessous, puis valide les seuils, les protections, le réseau CAN et la stratégie de coupure en fonction du véhicule.

Intégration

La Powerbox dispose d’une interface CAN et de sept entrées configurables en numérique ou en analogique avec RTCMconf. Les sorties HP couvrent une plage de 15 à 50 A avec huit seuils, tandis que les sorties MP couvrent une plage de 7,5 à 25 A avec huit seuils. La surveillance temporisée de chaque sortie MP et HP se règle de 0,15 à 155 ms selon quatre seuils.

Les interfaces J2 et J3 utilisent des connecteurs Amphenol de la série 451. XAP recommande de valider le câblage final, les protections, la terminaison CAN et la compatibilité des équipements avant la mise sous tension.

Documentation

Consulter la fiche technique officielle de la RTCX.
