VOLANT GTC - 2 PALETTES - 3 ROTATIFS - 10 BOUTONS - SANS Q R

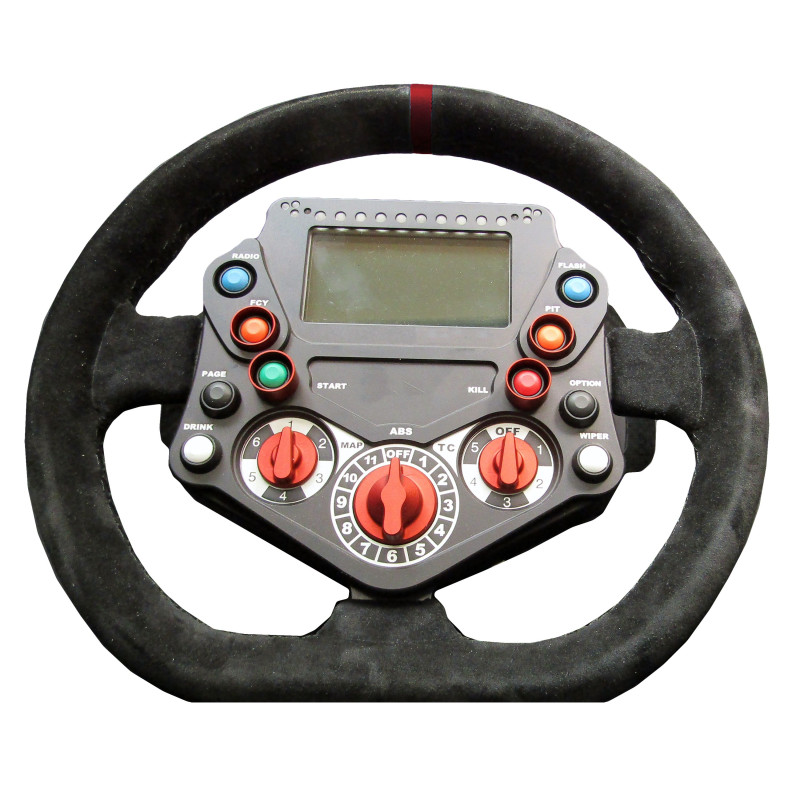

Volant GTC — commandes et affichage configurables pour la piste et le rallye

Le volant GTC de XAP Technology réunit un cerceau de 33 cm, un écran de 4,3 pouces et des commandes accessibles pour les équipes et constructeurs engagés sur piste ou en rallye. Développé notamment pour les environnements Alpine Cup et Alpine Rallye, il centralise les informations et réglages utiles au pilote. DashEditor permet de créer l’affichage à partir de zéro ou d’adapter une configuration existante aux besoins du véhicule.

Le GTC associe deux palettes, dix boutons et trois sélecteurs rotatifs. Deux sélecteurs proposent quatre positions et le troisième en propose douze : le pilote peut ainsi répartir les réglages de façon claire selon les fonctions définies dans le projet. Cette organisation regroupe les commandes utiles autour du cerceau pour limiter les équipements déportés dans l’habitacle.

Les dix boutons facilitent la répartition des commandes. L’écran central, les dix LED de régime et les six LED d’alarme RGB donnent au pilote un accès direct aux informations prioritaires. Avec DashEditor, l’intégrateur peut organiser les pages, adapter une configuration existante et faire évoluer la présentation au fil des besoins de l’équipe.

Points clés

• Cerceau de 33 cm adapté aux applications de piste et de rallye.
• Deux palettes et trois sélecteurs rotatifs pour regrouper les réglages du pilote.
• Dix boutons pour centraliser les commandes utiles.
• Deux sélecteurs à 4 positions et un sélecteur à 12 positions.
• Écran de 4,3 pouces, 10 LED de régime et 6 LED d’alarme RGB.
• Affichage personnalisable avec DashEditor, à partir d’une configuration vierge ou existante.

Caractéristiques techniques et intégration

Le GTC centralise ses interfaces sur le connecteur J1 PT451 07YS 12-10 P50. XAP facilite la personnalisation de l’affichage avec DashEditor ; l’intégrateur peut ensuite adapter le raccordement à l’alimentation, au CAN et aux signaux radio prévus par l’architecture du véhicule.

Intégration

Le brochage ci-dessous identifie chaque liaison physique du connecteur J1. Avant l’installation, validez la tension d’alimentation, le câblage, les protections, la terminaison et le débit CAN, les caractéristiques des signaux radio, le faisceau USB, le montage mécanique et la compatibilité des équipements raccordés.

Documentation

Fiche technique disponible sur demande auprès de XAP.
