DASH NT4 STANDARD

DASH NT4 — visibilité haute définition et logique embarquée

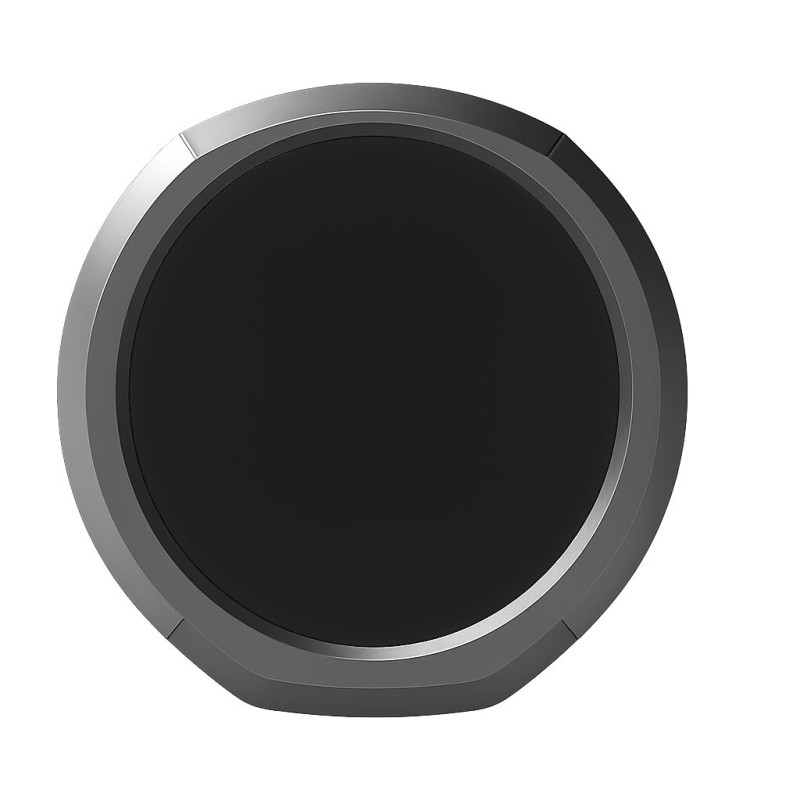

Le DASH NT4 de XAP Technology est un tableau de bord circulaire de 4 pouces destiné aux véhicules, aux bancs d’essai et aux systèmes marins, industriels, de défense ou de R&D. Son écran de 732 × 732 px combine visibilité et format compact, tandis que ses deux interfaces CAN, ses fonctions de calcul et ses alarmes traitent les données localement. DashEditor permet de créer ou d’adapter l’interface et les fonctions à chaque architecture.

Un nœud d’affichage et de calcul configurable

L’écran haute définition de 4 pouces organise plusieurs pages, des menus multilingues, des alertes et des fonctions déclenchées par événement. DashEditor permet de partir d’une page vierge ou d’adapter une configuration existante.

Le NT4 combine affichage et nœud intelligent : il reçoit les données CAN, exécute des canaux mathématiques et peut gérer des actions locales définies dans la configuration.

Les applications potentielles comprennent les motos, les véhicules tout-terrain et d’endurance, l’affichage complémentaire, les bancs et systèmes de contrôle, l’instrumentation marine ou industrielle, la défense et les prototypes de R&D. Des options GPS et Tripmaster sont proposées en complément de ce produit.

Points clés

• Écran TFT circulaire transflectif et lisible au soleil.
• Double architecture CAN et compatibilité DBC pour plusieurs ECU.
• 4 entrées analogiques et 4 entrées numériques utilisables comme entrées de vitesse de roue.
• Calculs, alarmes et logique événementielle traités localement.
• Pages, alarmes et actions configurables avec DashEditor.
• GPS, enregistrement 8 Go et outils d’analyse proposés en option.

Caractéristiques techniques et intégration

DASH NT4 fonctionne sous 8 à 70 V et communique par CAN et USB. XAP peut fournir un faisceau de départ ou de table et adapter la configuration DashEditor et DBC au projet. L’installateur confirme les protections, les résistances CAN programmables et les dépendances des options avant mise en service.

Intégration

Les deux interfaces CAN et les deux résistances CAN programmables facilitent l’adaptation à une architecture distribuée. Les 4 entrées analogiques permettent de raccorder des signaux locaux, tandis que les 4 entrées numériques WHEEL1 à WHEEL4 peuvent servir d’entrées de vitesse de roue conformément au brochage J1.

Le GPS, l’enregistrement de données, le Performance Analyser, le Tripmaster et la simulation restent optionnels. XAP peut préparer une configuration personnalisée et proposer les faisceaux nécessaires.

Documentation

Consulter la fiche technique officielle du DASH NT4.
