DASH NT3 AVEC GPS

Name: DASH NT3 AVEC GPS
Brand: XAP TECHNOLOGY
SKU: PF0973

Fiche technique

DASH NT3-R — commande rotative et traitement embarqué

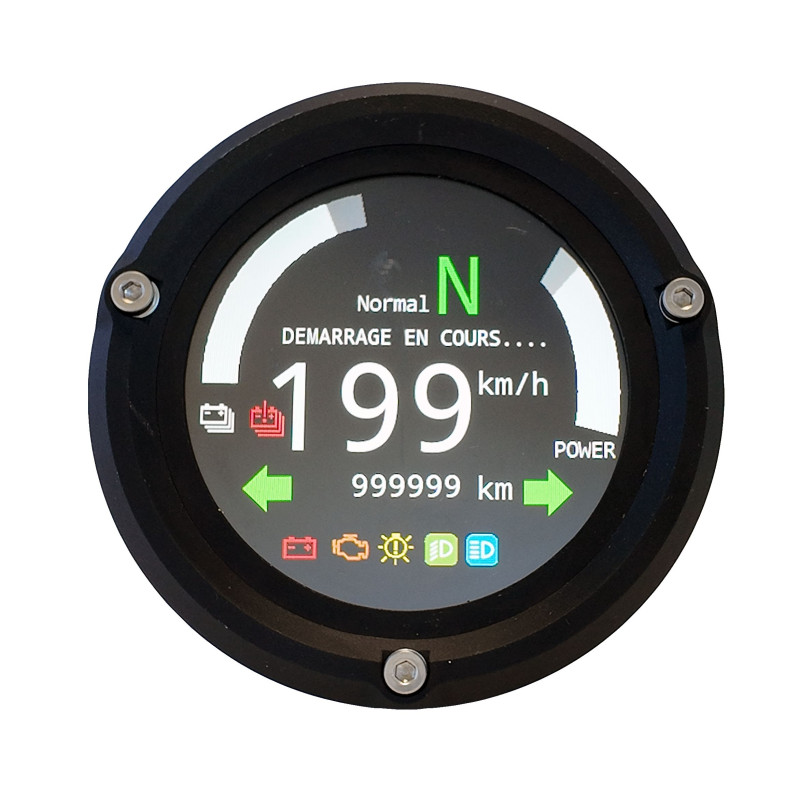

Le DASH NT3-R de XAP Technology est un tableau de bord circulaire avec rotacteur latéral, destiné au motorsport, aux essais et aux systèmes industriels ou de défense. Il affiche les données, exécute des calculs et déclenche localement des alarmes ou des actions. DashEditor permet de créer ou d’adapter les interfaces, tandis que le rotacteur et le bouton configurable donnent accès aux pages et aux validations sans multiplier les commandes externes.

Un nœud d’affichage et de calcul configurable

Le rotacteur latéral et le bouton configurable permettent de changer de page, de valider une action ou d’acquitter une alarme directement depuis l’interface. Ils réduisent le besoin de commandes séparées sur un panneau compact.

Le NT3-R traite des calculs, alarmes et déclencheurs logiques en complément de l’affichage. DashEditor permet de créer des graphismes animés, des canaux mathématiques et des pages circulaires à partir de zéro ou d’une configuration existante.

Le produit vise les tableaux de bord embarqués, les interfaces pilote, les prototypes légers, les monoplaces et les panneaux compacts de suivi ou d’essai. Les options GPS, d’enregistrement et d’analyse adaptent l’ensemble à la course ou au rallye.

Points clés

Écran TFT circulaire transflectif et lisible au soleil.
Double architecture CAN et compatibilité DBC pour plusieurs ECU.
4 entrées analogiques pour raccorder des signaux locaux.
Calculs, alarmes et logique événementielle traités localement.
Pages, alarmes et actions configurables avec DashEditor.
GPS, enregistrement 8 Go, Bluetooth et outils d’analyse proposés en option.

Caractéristiques techniques et intégration

Le DASH NT3-R fonctionne sous 8 à 70 V et communique par CAN et USB. XAP peut fournir un faisceau de départ ou un faisceau de table et adapter les configurations DashEditor et DBC au projet. Avant la mise en service, l’installateur confirme le brochage, les protections, les résistances CAN programmables et les dépendances des options.

Intégration

Les deux interfaces CAN et les deux résistances CAN programmables facilitent l’adaptation à une architecture distribuée. Les 4 entrées analogiques permettent de raccorder des signaux locaux selon le brochage validé.

Les fonctions GPS, d’enregistrement, Performance Analyser, Tripmaster, Bluetooth et de simulation restent proposées en option. XAP peut préparer une configuration personnalisée et proposer les faisceaux nécessaires, sans présumer d’une intégration plug-and-play.

Caractéristiques techniques
Caractéristique	Valeur
Alimentation	8 à 70 V
Écran	TFT circulaire, transflectif et lisible au soleil
Résolution	432 × 432 px
Communication CAN	2 bus CAN ; 2 résistances CAN programmables
Communication	USB
Entrées analogiques	4
Compatibilité	CAN configurable par DBC pour plusieurs ECU
Compatibilité électromagnétique	Conformité CEM automobile annoncée ; norme non précisée

Caractéristiques mécaniques
Caractéristique	Valeur
Poids	≈ 200 g, valeur provisoire dans la source
Indice de protection	IP65
Plage de température	−20 °C à 80 °C
Résistance aux chocs et vibrations	> 30 G RMS
Commande rotative	1 capteur à effet Hall, 12 positions
Montage	Montage en panneau / intégration affleurante

Options disponibles
Option	Fonction
GPS et synchronisation	GPS ; permet le Performance Analyser, le chronométrage prédictif et le Tripmaster selon configuration
Enregistrement de données	Enregistreur 8 Go avec export CSV
Connectivité sans fil	Bluetooth
Analyse de course	Performance Analyser avec GPS ; odomètre / Tripmaster
Faisceaux	Faisceau de départ et faisceau de table
Configuration	Configuration personnalisée et outil PC
Simulation	Compatible avec les simulateurs
