DASH NT2-R

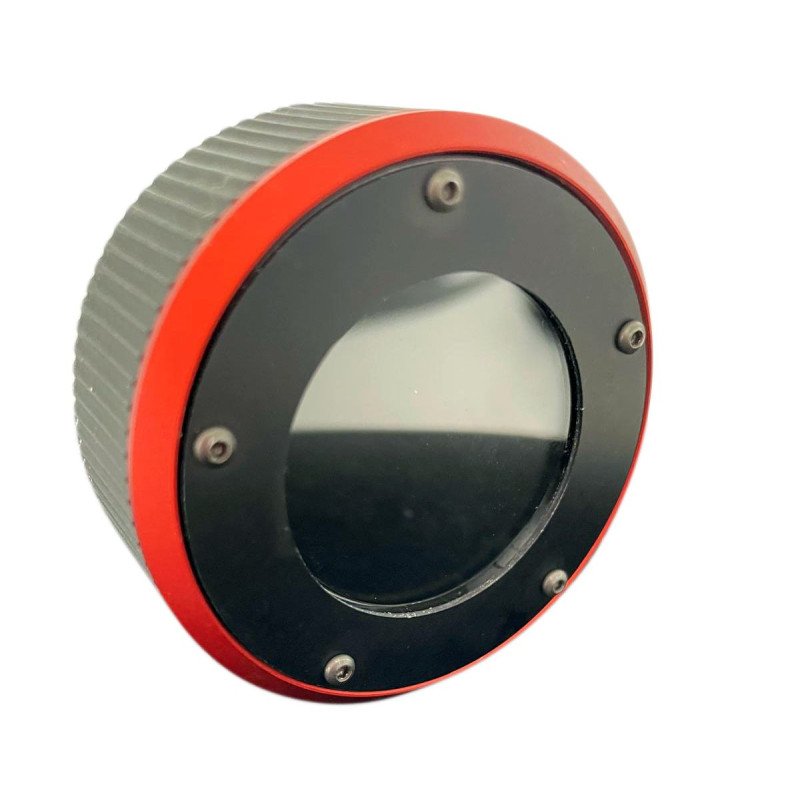

DASH NT2R — affichage et sélection CAN dans un format circulaire compact

Le DASH NT2R de XAP Technology est un afficheur circulaire de 1,3 pouce avec une commande rotative à 18 positions, conçu pour les volants, les panneaux et les systèmes embarqués où l’espace est limité. Il réunit visualisation, navigation et retour de données dans un module IP65. DashEditor et la cartographie CAN/DBC permettent à XAP d’adapter les pages et les échanges au véhicule ou au système concerné.

Réduire le nombre de commandes sans perdre l’information

Le rotacteur à 18 positions sur 360° facilite le défilement des pages, la navigation dans les menus et la sélection d’une fonction. L’écran TFT transflectif 240 × 240 px reste lisible au soleil et peut présenter jusqu’à 32 écrans.

Le NT2R est compatible avec DashEditor. Le logiciel permet de créer une configuration à partir de zéro ou d’adapter une configuration existante, avec la même gestion des écrans, des objets graphiques et des alertes que sur les autres produits XAP. Les canaux mathématiques et virtuels complètent les données reçues, tandis que la compatibilité DBC aide à configurer les échanges CAN avec plusieurs ECU.

Le NT2R s’intègre dans un volant ou se monte comme panneau autonome. Il convient aux prototypes légers, aux monoplaces, aux systèmes de contrôle embarqués et aux petits pupitres industriels ou d’essai. Les références de volants Formula V4 associées permettent de construire un écosystème XAP autour du module.

Points clés

• Écran TFT circulaire transflectif de 1,3 pouce, 240 × 240 px et 65K couleurs.
• Commande rotative continue à 18 positions.
• 1 interface CAN FD et USB pour la programmation.
• Jusqu’à 32 écrans, avec objets graphiques et alertes configurables dans DashEditor.
• Connecteur Amphenol LTW 8 positions.
• Boîtier en aluminium usiné CNC, IP65.

Caractéristiques techniques et intégration

Le DASH NT2R fonctionne sous 8 à 25 V, communique par CAN ou CAN FD et se programme par USB. XAP peut adapter l’interface et la cartographie DBC au projet. Le brochage du connecteur Amphenol LTW à 8 positions est détaillé ci-dessous ; l’installateur vérifie l’alimentation, la terminaison CAN et les contraintes de montage avant l’intégration.

Intégration

Le module peut être intégré dans un volant ou monté sur un panneau autonome. Son boîtier en aluminium usiné CNC présente un encombrement hors tout confirmé de Ø 60 × 34 mm et un poids confirmé de 300 g. Il offre un indice de protection IP65.

Références XAP

Documentation

Consulter la fiche technique officielle du DASH NT2R.
