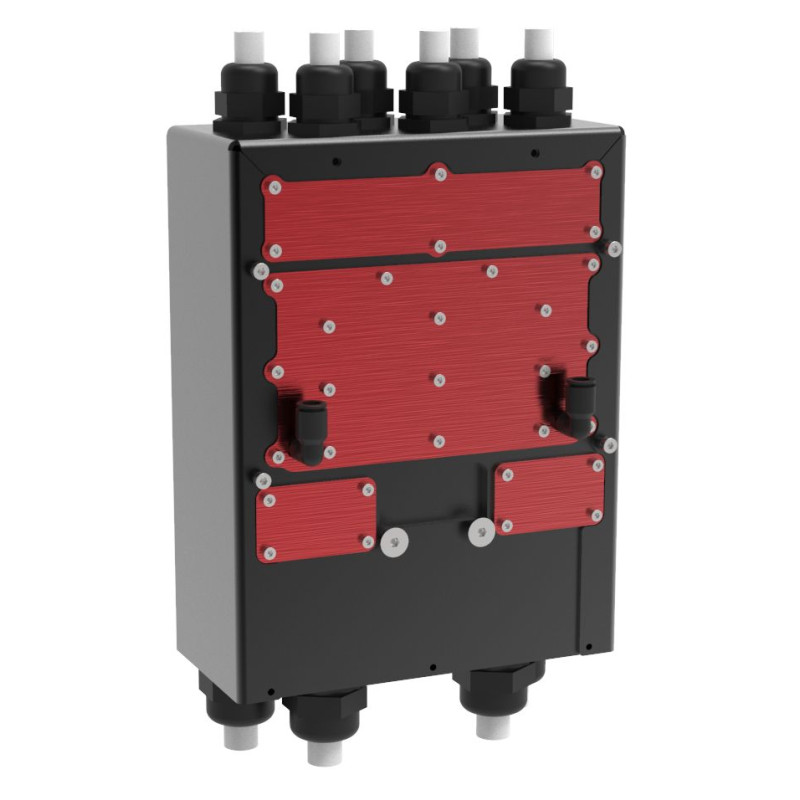

Le LVC30 de XAP Technology est un inverter basse tension destiné aux projets de retrofit électrique, à l’hybridation, aux véhicules industriels ainsi qu’aux systèmes marins et aéronautiques. Il pilote un moteur triphasé ou hexaphasé de 30 kW, ou deux moteurs triphasés de 15 kW chacun. Sa plage de 12 à 80 V DC, son refroidissement liquide et son contrôle dynamique embarqué facilitent la conception d’une chaîne de traction compacte, configurable et évolutive.
Avec deux contrôleurs réunis dans un même boîtier, le LVC30 adapte l’architecture de commande au moteur et au projet. Il délivre 30 kW en continu à 60 V et jusqu’à 60 kW en pointe à 60 V pour les sollicitations de courte durée. Son contrôle vectoriel à flux orienté (FOC) vise à optimiser le rendement et la réponse dynamique des moteurs permanents PMSM ou BLDC à rotor interne ou externe.
Le système XAP Dynamic Control intégré permet d’ajuster les paramètres et la cartographie en temps réel avec plusieurs niveaux d’accès — basique, standard et expert. Le logiciel PC associé sert à étalonner les grandeurs physiques et à affiner le comportement de la motorisation. Les entrées et sorties supplémentaires permettent également au LVC30 d’exécuter une logique applicative comme contrôleur embarqué.
Le LVC30 accepte plusieurs technologies de retour de position ou de vitesse : capteurs Hall, resolver, sin/cos, SSI numérique et encodeur numérique. Cette souplesse, associée à deux bus CAN FD indépendants et à une liaison USB isolée pour la configuration et le diagnostic, aide l’intégrateur à construire une architecture adaptée à son application.
XAP destine le LVC30 aux conversions électriques basse tension, aux systèmes hybrides, aux véhicules industriels, aux systèmes marins et aux applications aéronautiques. La combinaison exacte du moteur, des capteurs, de la batterie, du refroidissement et du câblage doit être définie selon les exigences du projet.
XAP regroupe la commande moteur, les interfaces capteurs et les fonctions de contrôle applicatif dans un boîtier de 302 × 220 × 127 mm. Le connecteur de signaux J1 à 35 voies rassemble les deux bus CAN, l’USB isolé, les retours capteurs et les commandes auxiliaires. L’intégrateur peut ainsi calibrer le système depuis le logiciel PC et adapter la logique de fonctionnement à l’architecture du véhicule ou de la machine.
Le LVC30 utilise quatre conducteurs de 70 mm² pour la liaison DC à la batterie et six conducteurs de 35 mm² pour les phases moteur. Quatre raccords instantanés de 10 mm assurent l’entrée et la sortie du circuit de refroidissement liquide. Une version fonctionnant uniquement avec un refroidissement par air est proposée en option.
Avant la mise sous tension, l’intégrateur doit valider le choix du moteur et des capteurs, le dimensionnement des câbles et protections, le circuit de refroidissement, le brochage du faisceau ainsi que la configuration et la terminaison des réseaux CAN. Cette validation doit s’appuyer sur la documentation d’installation applicable à la version livrée.
| Caractéristique | Valeur |
|---|---|
| Tension nominale | 60 V DC |
| Plage de tension | 12 à 80 V DC |
| Alimentation logique | 8 à 75 V DC |
| Puissance continue | 30 kW à 60 V |
| Puissance de pointe | 60 kW à 60 V — usage de courte durée |
| Courant continu | 500 A DC par phase/canal de puissance |
| Courant élevé soutenu | 600 A DC pendant plus d’une minute |
| Pointe transitoire | 1000 A DC — accélération ou charge transitoire |
| Rendement | 95 % |
| Caractéristique | Valeur |
|---|---|
| Modes de commande | 1 moteur triphasé de 30 kW ; 1 moteur hexaphasé de 30 kW ; 2 moteurs triphasés de 15 kW chacun |
| Types de moteurs | Moteurs à aimants permanents PMSM / BLDC, à rotor interne ou externe |
| Contrôle | Contrôle vectoriel à flux orienté (FOC) ; XAP Dynamic Control System intégré avec cartographie en temps réel |
| Niveaux de calibration | Basique, standard et expert |
| Capteurs de position/vitesse | Hall, resolver, sin/cos, SSI numérique et encodeur numérique |
| Interface | Fonction |
|---|---|
| CAN | 2 × CAN FD avec vitesses indépendantes |
| USB | 1 × USB isolé pour la configuration et le diagnostic |
| Entrées/sorties | 8 entrées analogiques ; 5 entrées numériques ; 2 sorties high-side PWM de 5 A chacune |
| Fonction de contrôle embarqué | Les entrées/sorties supplémentaires permettent d’exécuter une logique applicative |
| Fonction logique de sécurité | Logic Power Latched pour établir un mode sécurisé avant l’arrêt complet |
| Logiciel PC | Étalonnage des grandeurs physiques et réglage des performances |
| Caractéristique | Valeur |
|---|---|
| Refroidissement | Liquide optimisé ; version fonctionnant uniquement avec un refroidissement par air proposée en option |
| Raccords de refroidissement | 4 × raccords instantanés de 10 mm — entrée/sortie |
| Indice de protection | IP65 |
| Température de fonctionnement | −40 °C à +85 °C |
| Caractéristique | Valeur |
|---|---|
| Dimensions hors tout | 302 × 220 × 127 mm |
| Poids | 5 kg |
| Connexion batterie DC | 4 × 70 mm² |
| Connexion moteur | 6 × 35 mm² |
| Connecteur signaux/commande | AMPSEAL 35 voies — TE 1-776230-1 |
| Broche | Signal indiqué sur le schéma |
|---|---|
| 1 | CAN1 Ext P |
| 2 | CAN1 Ext N |
| 3 | CAN2 Ext P |
| 4 | CAN2 Ext N |
| 5 | EXT USB VBUS |
| 6 | EXT USB D_N |
| 7 | EXT USB D_P |
| 8 | EXT USB GND |
| 9 | MOT1 HALL1 |
| 10 | MOT1 HALL2 |
| 11 | MOT1 HALL3 |
| 12 | MP2 |
| 13 | GND |
| 14 | GND |
| 15 | ANA_CPU |
| 16 | ANA_CPU |
| 17 | ANA_IN1/MOT2_HALL1 |
| 18 | ANA_IN2/MOT2_HALL2 |
| 19 | ANA_IN3/MOT2_HALL3 |
| 20 | ANA_IN4 |
| 21 | GND |
| 22 | GND |
| 23 | MP1 |
| 24 | ANA_IN5 |
| 25 | RES_EXC |
| 26 | RES_/EXC |
| 27 | COS_uC_P |
| 28 | COS_uC_N |
| 29 | SIN_uC_P |
| 30 | SIN_uC_N |
| 31 | ANA_IN6 |
| 32 | ANA_IN7 |
| 33 | ANA_IN8 |
| 34 | Alim_CMD |
| 35 | Alim_CMD |
| Référence | Désignation |
|---|---|
| PF0839 | LVC30 INVERTER 60V - 30 KW |
