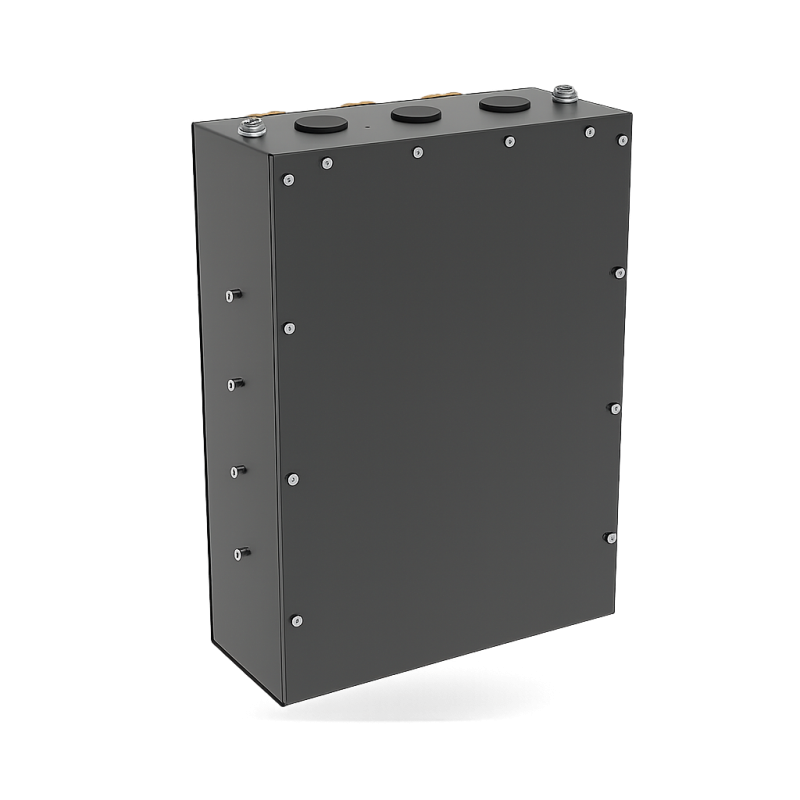

CONTROLEUR MOTEUR MVC-100 - 200V

MVC-100 : un onduleur 100 kW pour piloter un ou deux moteurs

Le MVC-100 de XAP Technology est un onduleur refroidi par liquide destiné aux projets d’électrification, du prototype à l’intégration véhicule. Il pilote un moteur triphasé de 100 kW, un moteur six phases ou deux moteurs triphasés indépendants de 50 kW chacun. Sa configuration en direct, ses interfaces de capteurs et ses entrées/sorties auxiliaires aident les équipes à simplifier l’architecture, le câblage et la mise au point.

Le MVC-100 répond aux besoins des projets de rétrofit, des véhicules électriques, des applications marines et des équipements industriels qui recherchent une commande moteur flexible dans une architecture de 80 à 300 V DC. Son format compact de 425 × 350 × 177 mm et sa masse de 12 kg facilitent son implantation dans les espaces contraints.

XAP a conçu le MVC-100 pour adapter la commande à différents moteurs à aimants permanents et à plusieurs technologies de retour de position : résolveur, capteurs Hall, sin/cos, SSI numérique et encodeur numérique. L’algorithme de commande vectorielle FOC régule le couple et la vitesse, tandis que l’outil de calibration embarqué permet d’ajuster la cartographie en direct selon trois niveaux d’accès : basic, standard et expert.

Le MVC-100 réunit aussi des entrées et sorties pour piloter des auxiliaires tels que pompes, électrovannes et ventilateurs. Deux bus CAN-FD indépendants séparent les échanges avec les autres équipements, et l’interface USB isolée facilite la configuration, le diagnostic et la mise à jour du firmware. XAP peut accompagner la définition du faisceau, des connecteurs et de la configuration selon l’architecture du projet.

Points clés

  • 100 kW continus à 200 V DC.
  • Commande d’un moteur triphasé, d’un moteur six phases ou de deux moteurs triphasés indépendants.
  • Plage de tension de puissance de 80 à 300 V DC et refroidissement liquide.
  • Deux bus CAN-FD, USB isolé et trames CAN documentées au format DBC.
  • Compatibilité avec les retours résolveur, Hall, sin/cos, SSI numérique et encodeur numérique.
  • Cartographie en direct et entrées/sorties auxiliaires intégrées.

Caractéristiques techniques et intégration

Le MVC-100 rassemble l’étage de puissance, la commande moteur et des fonctions d’entrées/sorties dans un seul boîtier. XAP peut aider l’intégrateur à définir le raccordement de puissance, le refroidissement, les interfaces moteur, la communication CAN et la configuration. Avant la mise sous tension, l’installateur doit valider le câblage, les protections, les interverrouillages, la terminaison CAN et la compatibilité du moteur et de ses capteurs avec la révision livrée.

Intégration

L’étage de puissance fonctionne sous 80 à 300 V DC, avec une tension nominale de 200 V DC. La logique accepte une alimentation de 8 à 75 V DC, sous réserve de confirmation de la variante. Le raccordement de puissance utilise des bornes à fort courant, avec des sections recommandées de 50 à 70 mm² côté batterie et de 35 à 50 mm² pour les phases moteur. Le refroidissement liquide emploie deux raccords rapides de Ø 10 mm.

Caractéristiques électriques
Caractéristique Valeur
Tension nominale 200 V DC
Plage de tension 80 à 300 V DC
Puissance continue 100 kW à 200 V
Courant continu 500 A DC
Courant de crête soutenu 600 A DC pendant plus d’une minute
Protections de puissance Surintensité, surtension et sous-tension du bus, surchauffe, court-circuit IGBT et détection de défaut capteur
Raccordement batterie Bornes à fort courant sur goujons ou plaques ; câbles de 50 à 70 mm² recommandés
Sorties phases moteur 6 bornes U, V, W / X, Y, Z en configuration double entraînement ; câbles de 35 à 50 mm² recommandés
Mise à la masse Point de masse châssis dédié
Interfaces, entrées/sorties et commande moteur
Caractéristique Valeur
Alimentation logique 8 à 75 V DC ; valeur à confirmer si la variante diffère
Communication 2 × CAN-FD à débits indépendants ; USB isolé pour configuration et diagnostic
Entrées/sorties 8 entrées analogiques ; 5 entrées numériques ; 2 sorties high-side de 5 A avec PWM possible
Capteurs pris en charge Résolveur, Hall, sin/cos, SSI numérique (résolveur numérique) et encodeur numérique
Fonction de mise hors tension Logic Power Latched : passage à un état contrôlé avant l’arrêt
Interverrouillages Entrées dédiées pour verrouillage haute tension, portes et contacteurs
Entrées/sorties auxiliaires Commande logique de pompes, électrovannes et ventilateurs ; fonction VCL embarquée
Protocoles et maintenance Trames CAN documentées au format DBC ; diagnostic et mise à jour du firmware par USB
Configurations moteur 1 moteur triphasé ; 1 moteur six phases ; 2 moteurs triphasés indépendants
Types de moteurs Moteurs à aimants permanents PMSM / BLDC, à rotor interne ou externe
Algorithme Commande vectorielle FOC pour la régulation dynamique du couple et de la vitesse
Calibration embarquée Cartographie en direct avec niveaux d’accès basic, standard et expert
Refroidissement, environnement et caractéristiques mécaniques
Caractéristique Valeur
Refroidissement Liquide (eau)
Raccords de refroidissement Raccords rapides Ø 10 mm, entrée et sortie
Température de fonctionnement –40 °C à +85 °C
Indice de protection IP65
Vibrations et chocs Conception de niveau motorsport / industriel ; profils à définir selon le projet
Compatibilité électromagnétique Filtres et protections intégrés ; rapports d’essais sur demande
Dimensions hors tout 425 × 350 × 177 mm
Masse 12 kg
Brochage du connecteur de signaux J1 – TE 1-776230-1
Broche Signal
1 CAN1_Ext_P
2 CAN1_Ext_N
3 CAN2_Ext_P
4 CAN2_Ext_N
5 EXT_USB_VBUS
6 EXT_USB_D_N
7 EXT_USB_D_P
8 EXT_USB_GND
9 MOT1_HALL1
10 MOT1_HALL2
11 MOT1_HALL3
12 MP2
13 GND
14 GND
15 5V_ANA_CPU
16 5V_ANA_CPU
17 ANA_IN1/MOT2_HALL1
18 ANA_IN2/MOT2_HALL2
19 ANA_IN3/MOT2_HALL3
20 ANA_IN4
21 GND
22 GND
23 MP1
24 ANA_IN5
25 RES_EXC
26 RES_/EXC
27 COS_µC_P
28 COS_µC_N
29 SIN_µC_P
30 SIN_µC_N
31 ANA_IN6
32 ANA_IN7
33 ANA_IN8
34 Alim_CMD
35 Alim_CMD
Références XAP
Référence Désignation
PF0869 Onduleur MVC-100
