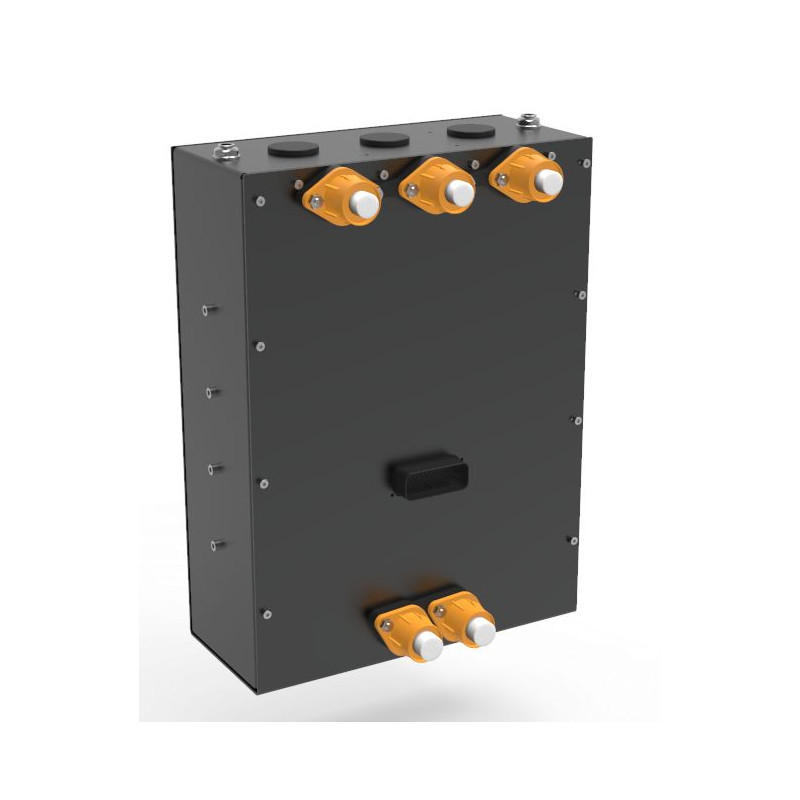

Le HVC-300 de XAP Technology est un onduleur haute tension destiné aux programmes de compétition, aux prototypes et aux véhicules électriques à hautes performances. Il commande deux moteurs triphasés indépendants ou une machine triphasée ou hexaphasée à partir d’un seul boîtier. Sa puissance continue de 300 kW, son refroidissement liquide et ses fonctions de commande auxiliaire répondent aux architectures exigeantes, tandis que l’outil de calibration intégré facilite la mise au point du couple et de la vitesse.
Le HVC-300 regroupe dans un boîtier de 12 kg la commande moteur, deux bus CAN-FD indépendants, des entrées et sorties auxiliaires et plusieurs interfaces de capteurs de position. Cette architecture réduit le nombre de boîtiers et peut raccourcir le faisceau dans une configuration à deux moteurs, tout en laissant à l’intégrateur la liberté de construire une chaîne de traction modulaire.
L’outil Motor-Editor intégré permet d’ajuster les cartographies en direct avec trois niveaux d’accès — Basic, Standard et Expert — afin d’accompagner le projet du prototype à la série. Les entrées et sorties supplémentaires permettent aussi au HVC-300 de piloter des auxiliaires tels que des pompes, des vannes ou des ventilateurs, selon la configuration du véhicule.
Le HVC-300 s’intègre dans une architecture haute tension de 500 à 700 V. XAP peut accompagner la définition des interfaces de puissance, du faisceau de signaux, des communications CAN et de la calibration moteur. Avant la mise sous tension, l’intégrateur doit valider le dimensionnement des câbles et des protections, le refroidissement, les interverrouillages, la terminaison CAN ainsi que la compatibilité du moteur et de ses capteurs avec la configuration retenue.
La batterie se raccorde sur des bornes de puissance à goujons ou plaques, tandis que six bornes de phase prennent en charge les sorties U, V, W et X, Y, Z en mode double entraînement. Le connecteur de signaux J1, identifié par la référence TE 1-776230-1, regroupe les deux réseaux CAN, l’USB, les retours de position moteur, les entrées analogiques et la commande d’alimentation. Les trames CAN sont documentées au format DBC. L’USB permet la configuration, le diagnostic et la mise à jour du firmware.
| Caractéristique | Valeur |
|---|---|
| Tension nominale | 600 V |
| Plage de tension | 500 à 700 V |
| Puissance continue | 300 kW à 600 V |
| Puissance de crête | 340 kW |
| Courant continu du bus | 500 A DC |
| Courant de phase continu maximal | 1 000 Arms |
| Courant de phase de crête maximal | 1 200 Arms à court terme |
| Protections de puissance | Surintensité, surtension et sous-tension du bus, surchauffe, court-circuit MOSFET et détection de défaut de capteur |
| Raccordement DC à la batterie | Bornes de puissance à goujons ou plaques ; câbles recommandés de 50 à 70 mm² |
| Sorties de phase moteur | 6 bornes U, V, W / X, Y, Z en double entraînement ; câbles recommandés de 35 à 50 mm² |
| Mise à la masse | Point de masse châssis dédié |
| Interface | Fonction |
|---|---|
| Bus de communication | 2 × CAN-FD avec débits indépendants ; trames documentées au format DBC |
| USB | Interface isolée pour la configuration, le diagnostic et la mise à jour du firmware |
| Entrées | 8 entrées analogiques et 5 entrées numériques |
| Sorties auxiliaires | 2 sorties high-side de 5 A, avec possibilité de commande PWM |
| Capteurs moteur pris en charge | Resolver, Hall, sin/cos, SSI numérique et codeur numérique |
| Fonction d’arrêt contrôlé | Logic Power Latched pour placer le système dans un état contrôlé avant l’arrêt |
| Interverrouillages | Entrées dédiées au verrouillage haute tension, aux portes et aux contacteurs |
| Commande d’auxiliaires | Entrées et sorties logiques pour pompes, vannes et ventilateurs ; fonction logique de contrôle du véhicule intégrée |
| Caractéristique | Valeur |
|---|---|
| Modes d’entraînement | 1 moteur triphasé ; 1 moteur hexaphasé ; 2 moteurs triphasés indépendants |
| Types de machines | Moteurs à aimants permanents PMSM / BLDC, à rotor interne ou externe |
| Algorithme | Commande à flux orienté (FOC) pour la régulation dynamique du couple et de la vitesse |
| Calibration embarquée | Cartographie en direct avec niveaux d’accès Basic, Standard et Expert |
| Caractéristique | Valeur |
|---|---|
| Refroidissement | Liquide (eau) |
| Raccords de refroidissement | Raccords rapides Ø 10 mm, entrée et sortie |
| Température de fonctionnement | −40 °C à +85 °C |
| Indice de protection | IP65 |
| Vibrations et chocs | Profils à définir selon le projet |
| Compatibilité électromagnétique | Filtres et protections intégrés ; rapports d’essais sur demande |
| Dimensions hors tout | 425 × 350 × 177 mm |
| Poids | 12 kg |
| Broche | Signal |
|---|---|
| 1 | CAN1_Ext_P |
| 2 | CAN1_Ext_N |
| 3 | CAN2_Ext_P |
| 4 | CAN2_Ext_N |
| 5 | EXT_USB_VBUS |
| 6 | EXT_USB_D_N |
| 7 | EXT_USB_D_P |
| 8 | EXT_USB_GND |
| 9 | MOT1_HALL1 |
| 10 | MOT1_HALL2 |
| 11 | MOT1_HALL3 |
| 12 | MP2 |
| 13 | GND |
| 14 | GND |
| 15 | GND |
| 16 | 5V_ANA_CPU |
| 17 | ANA_IN1/MOT2_HALL1 |
| 18 | ANA_IN2/MOT2_HALL2 |
| 19 | ANA_IN3/MOT2_HALL3 |
| 20 | ANA_IN4 |
| 21 | GND |
| 22 | GND |
| 23 | MP1 |
| 24 | ANA_IN5 |
| 25 | RES_EXC |
| 26 | RES_/EXC |
| 27 | COS_µC_P |
| 28 | COS_µC_N |
| 29 | SIN_µC_P |
| 30 | SIN_µC_N |
| 31 | ANA_IN6 |
| 32 | ANA_IN7 |
| 33 | ANA_IN8 |
| 34 | Alim_CMD |
| 35 | Alim_CMD |
| Référence | Désignation |
|---|---|
| PF1020 | HVC-300 INVERTER 600 V |
