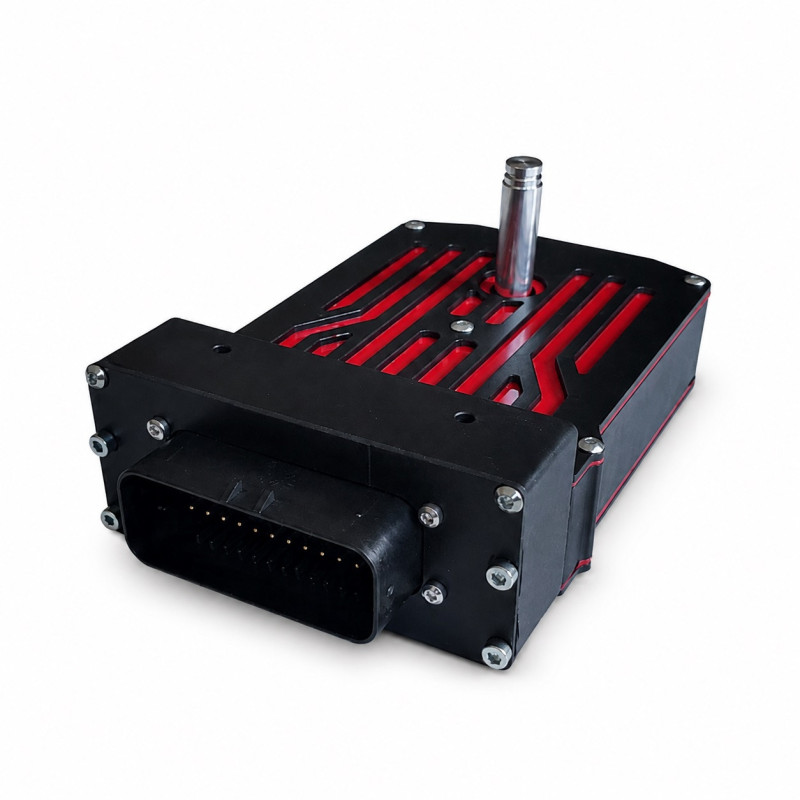

MPC LP 24HS (24x7A)

Name: MPC LP 24HS (24x7A)
Brand: XAP TECHNOLOGY
SKU: PF0896

Fiche technique

MPC 24LP — distribution électrique multivoltage pour le motorsport

La MPC 24LP de XAP Technology est un module de distribution électrique destiné aux architectures embarquées de compétition qui combinent plusieurs niveaux de tension. Elle pilote les fonctions de commande, les auxiliaires et les équipements de puissance au sein d’une architecture centralisée. Ses 24 sorties de puissance et ses protections électroniques facilitent la création d’un système évolutif, tout en donnant à l’intégrateur une base compacte pour sécuriser et rationaliser le réseau électrique.

La MPC 24LP prend en charge des réseaux séparés de 12 à 75 V : la tension appliquée en entrée est délivrée en sortie. Cette architecture permet notamment de réunir des réseaux 12 V, 24 V et 48 V dans un même projet, tout en conservant une distribution adaptée aux fonctions concernées.

XAP associe le module à un contrôleur central (MPC CMD) pour coordonner les équipements embarqués. Le démarrage progressif, la diode de roue libre et les protections contre les surintensités ainsi que la détection des tensions trop basses ou trop élevées s’appliquent à toutes les sorties. La MPC 24LP aide ainsi l’équipe à protéger les accessoires et à simplifier l’architecture électrique du véhicule.

Points clés

Gestion d’architectures multivoltages de 12 à 75 V avec alimentations séparées.
24 sorties high-side de 7 A.
Courant total maximal de 100 A.
Démarrage progressif et protections électriques sur toutes les sorties.
Commande PWM jusqu’à 100 Hz et gestion d’un moteur pas à pas via deux demi-ponts.

Caractéristiques techniques et intégration

La MPC 24LP fournit à l’intégrateur 24 voies de puissance identifiées LP1 à LP24 sur le connecteur J7. Le câblage réunit également l’alimentation de commande et le bus CAN. XAP peut accompagner la définition de l’architecture, la configuration et le raccordement afin d’adapter le module aux réseaux électriques du projet.

Intégration

Avant l’installation, l’intégrateur doit valider le câblage, les protections amont, la terminaison CAN et la compatibilité des charges avec les limites du module.

Caractéristiques techniques
Caractéristique	Valeur
Plage de tension	12 à 75 V ; la tension d’entrée est la tension de sortie
Courant total maximal	100 A
Sorties high-side	24 × 7 A
PWM	Jusqu’à 100 Hz
Gestion d’un moteur pas à pas	Via 2 demi-ponts
Protection par diode de roue libre	Toutes les sorties
Protection contre les surintensités	Toutes les sorties
Protection contre les tensions basses et élevées	Toutes les sorties
Voyants d’état	2

Caractéristiques mécaniques
Caractéristique	Valeur
Dimensions du module de puissance	160 × 100 × 44 mm
Poids du module de puissance	750 g

Brochage du connecteur J7 — TE 1-776163-1
Broche	Signal
1	GND
2	LP1
3	LP2
4	LP3
5	LP4
6	LP5
7	LP6
8	Non connectée
9	LP7
10	LP11
11	Non connectée
12	LP12
13	CAN1_P
14	LP8
15	LP9
16	LP10
17	LP13
18	LP14
19	LP15
20	Non connectée
21	Non connectée
22	LP16
23	LP17
24	Alim_CMD
25	CAN1_N
26	Non connectée
27	LP18
28	LP19
29	LP20
30	LP21
31	LP22
32	Non connectée
33	LP23
34	Non connectée
35	LP24

Références XAP
Référence	Désignation
PF0894	MPC-CMD — unité de commande
PF0897	MPC-17HS — module de 17 sorties de puissance associé au système MPC
PF0896	MPC-24LP — module de 24 sorties de basse puissance associé au système MPC
PF0895	MPC-6HB — module de 6 demi-ponts, soit 3 ponts complets, associé au système MPC
